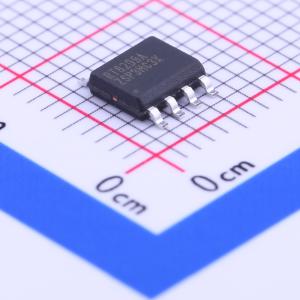

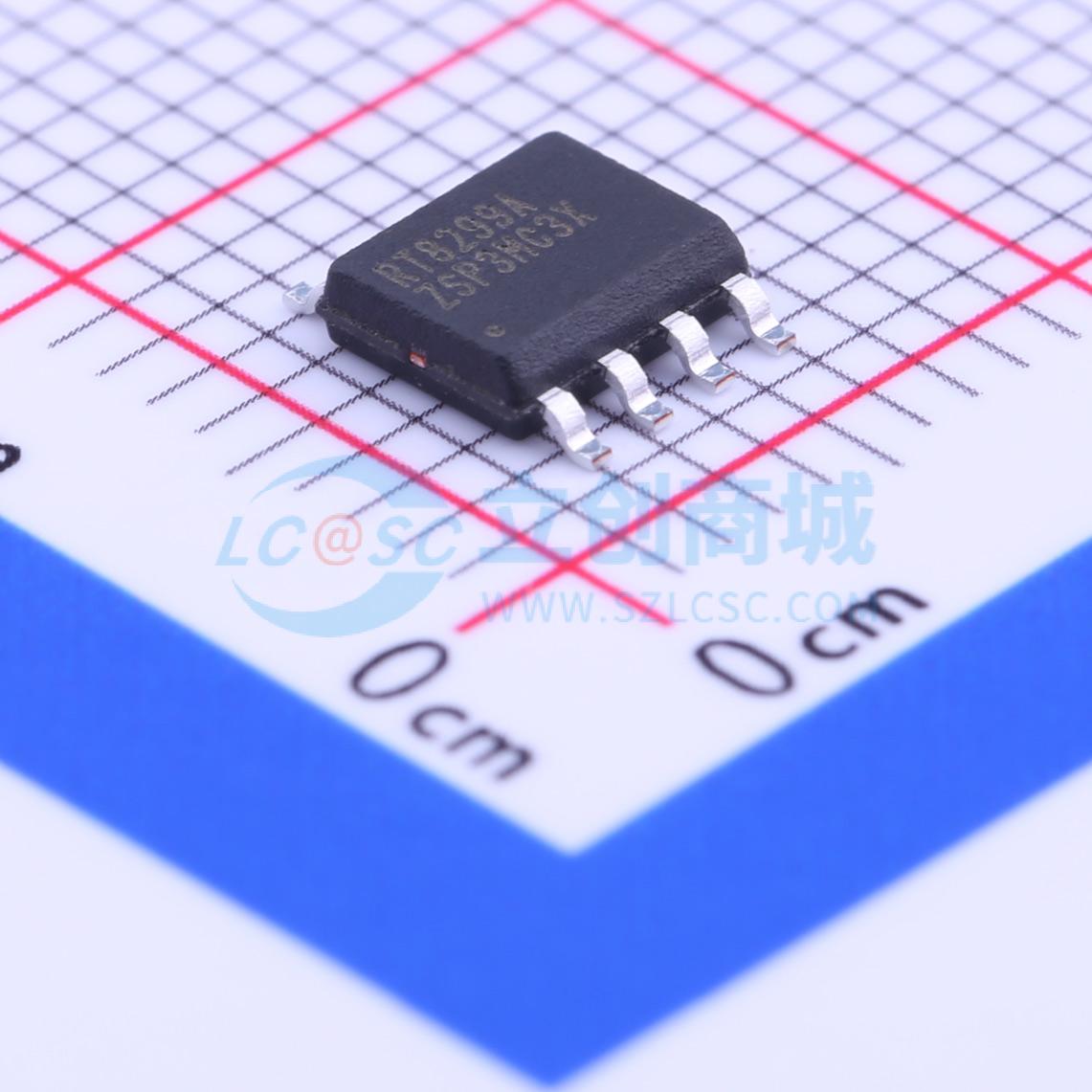

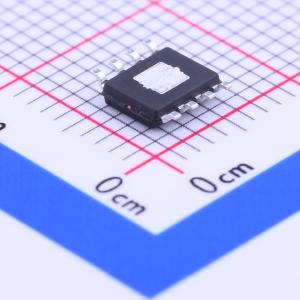

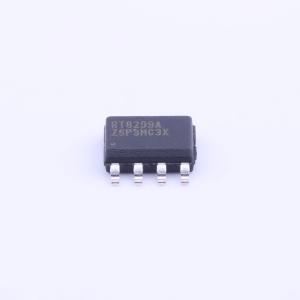

RT8299AZSP

3A, 24V, 500kHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8299A 是一款高效率的单片同步降压 DC/DC 转换器,具有内部功率 MOSFET。它支持 3V 至 24V 的输入电压范围,能够提供 3A 的连续输出电流。其固定频率为 500kHz,输出电压可调范围为 0.8V 至 15V,最高效率可达 95%。该器件采用 SOP-8 和 WDFN-10L3x3 封装。
品牌名称: RICHTEK(立锜)
商品型号: RT8299AZSP
商品编号: C147956
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

RT8299A是一款高效的单片同步降压DC/DC转换器，内置功率MOSFET。在3V至24V的宽输入电源范围内，它能实现3A的连续输出电流，具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定。逐周期电流限制可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。热关断功能确保可靠的容错操作。低电流关断模式可断开输出，便于电池供电系统进行电源管理。

商品特性

3V至24V输入电压范围
3A输出电流
内置N沟道MOSFET
电流模式控制
固定频率操作：500kHz
输出电压可在0.8V至15V之间调节
效率高达±95%
使用低ESR陶瓷输出电容时稳定
逐周期过流保护
输入欠压锁定
输出欠压保护
热关断保护
SOP-8（外露焊盘）和10引脚WDFN封装
符合RoHS标准且无卤

应用领域

工业和商业低功率系统
计算机外设
LCD显示器和电视
绿色电子产品/家电
高性能DSP、FPGA和ASIC的负载点稳压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~24V
	输出电压	800mV~15V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
