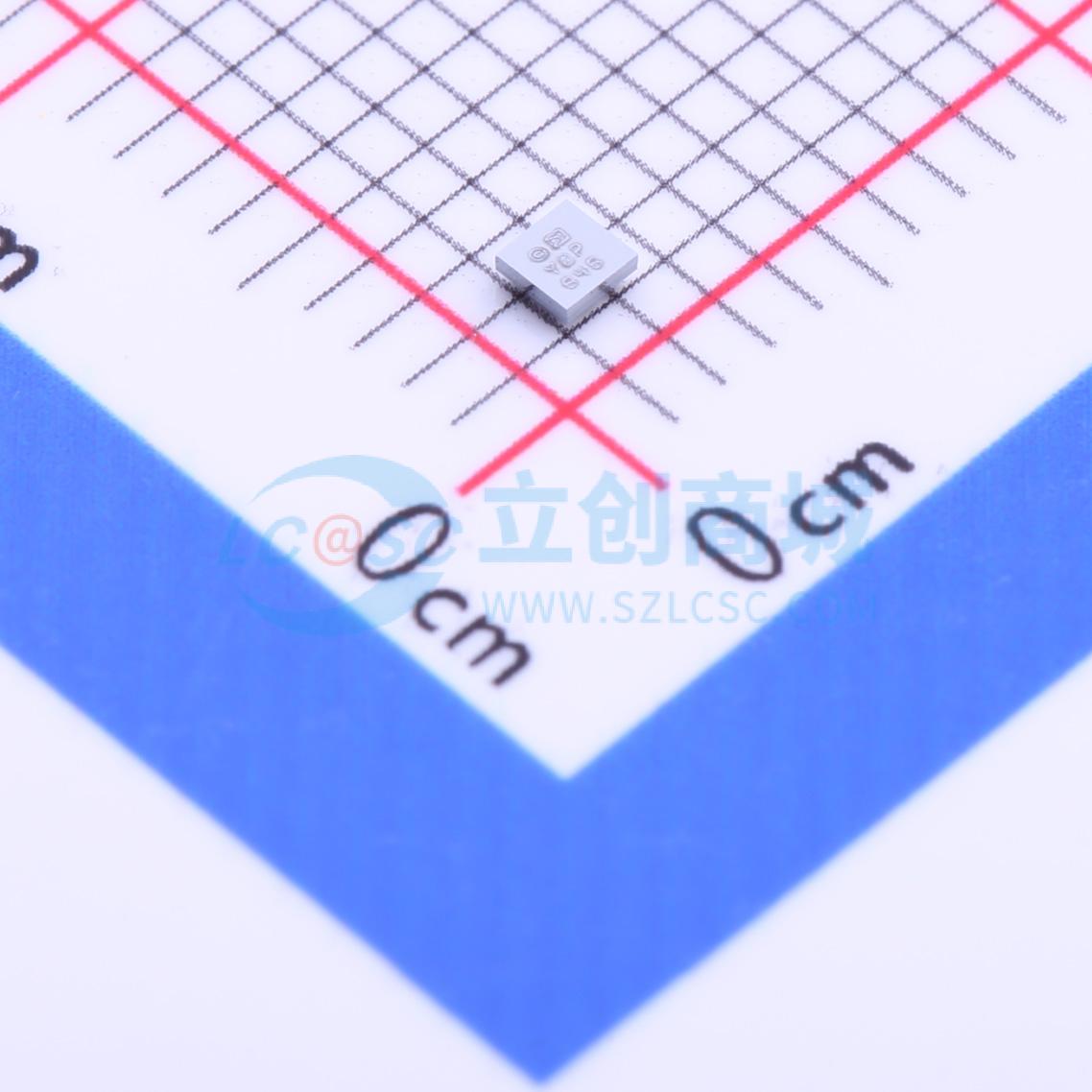

温馨提醒：图片仅供参考，商品以实物为准
SSM2315CBZ-REEL7
无滤波器、高功效、单声道3W D类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- SSM2315CBZ-REEL7
- 商品编号
- C147950
- 商品封装
- WLCSP-9(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 4.28Wx1@3Ω | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SSM2315是一款完全集成的高效D类音频放大器，专为优化手机应用性能而设计。其应用电路所需的外部元件极少，可在2.5 V至5.5 V单电源下工作。在5.0 V电源驱动3Ω负载时，它能够提供3 W的连续输出功率，总谐波失真加噪声（THD+N）小于1%。 SSM2315采用高效、低噪声调制方案，无需外部LC输出滤波器。即使在低输出功率下，该调制方案仍能保持高效。在5.0 V电源下，驱动8Ω负载输出1.4 W功率时效率可达93%，驱动3Ω负载输出3 W功率时效率为85%，信噪比（SNR）大于103 dB。与其他D类架构相比，扩频脉冲密度调制可降低电磁干扰辐射。 SSM2315具有微功耗关断模式，典型关断电流为20 nA。将SD引脚置为逻辑低电平即可启用关断模式。 该器件还集成了爆音抑制电路，可最大程度减少开启和关闭过程中输出端的电压毛刺，降低启动和关闭时的可听噪声。 SSM2315的全差分输入可有效抑制输入共模噪声。若直流输入共模电压约为VDD/2，则可省去输入耦合电容。 SSM2315的默认增益为6 dB，用户可通过一对外部电阻降低增益（详见“增益”部分）。 SSM2315的工作温度范围为工业级的-40℃至+85℃，内置热关断和输出短路保护功能，采用9球、1.5 mmx1.5 mm晶圆级芯片尺寸封装（WLCSP）。
商品特性
- 采用Σ-Δ调制的无滤波器D类放大器
- 使用亚德诺半导体（Analog Devices, Inc.）的多个D类放大器时无需同步
- 在5.0 V电源下，驱动3Ω负载输出3 W功率，驱动8Ω负载输出1.4 W功率，总谐波失真（THD+N）小于1%
- 在5.0 V电源下，驱动8Ω扬声器输出1.4 W功率时效率达93%
- 信噪比（SNR）大于103 dB
- 可在2.5 V至5.5 V单电源下工作
- 超低关断电流20 nA
- 短路和热保护
- 提供9球、1.5 mmx1.5 mm WLCSP封装
- 爆音抑制
- 内置电阻减少电路板元件数量
- 默认固定6 dB增益或用户可调增益设置
应用领域
- 手机
- MP3播放器
- 便携式游戏机
- 便携式电子设备
- 教育玩具
