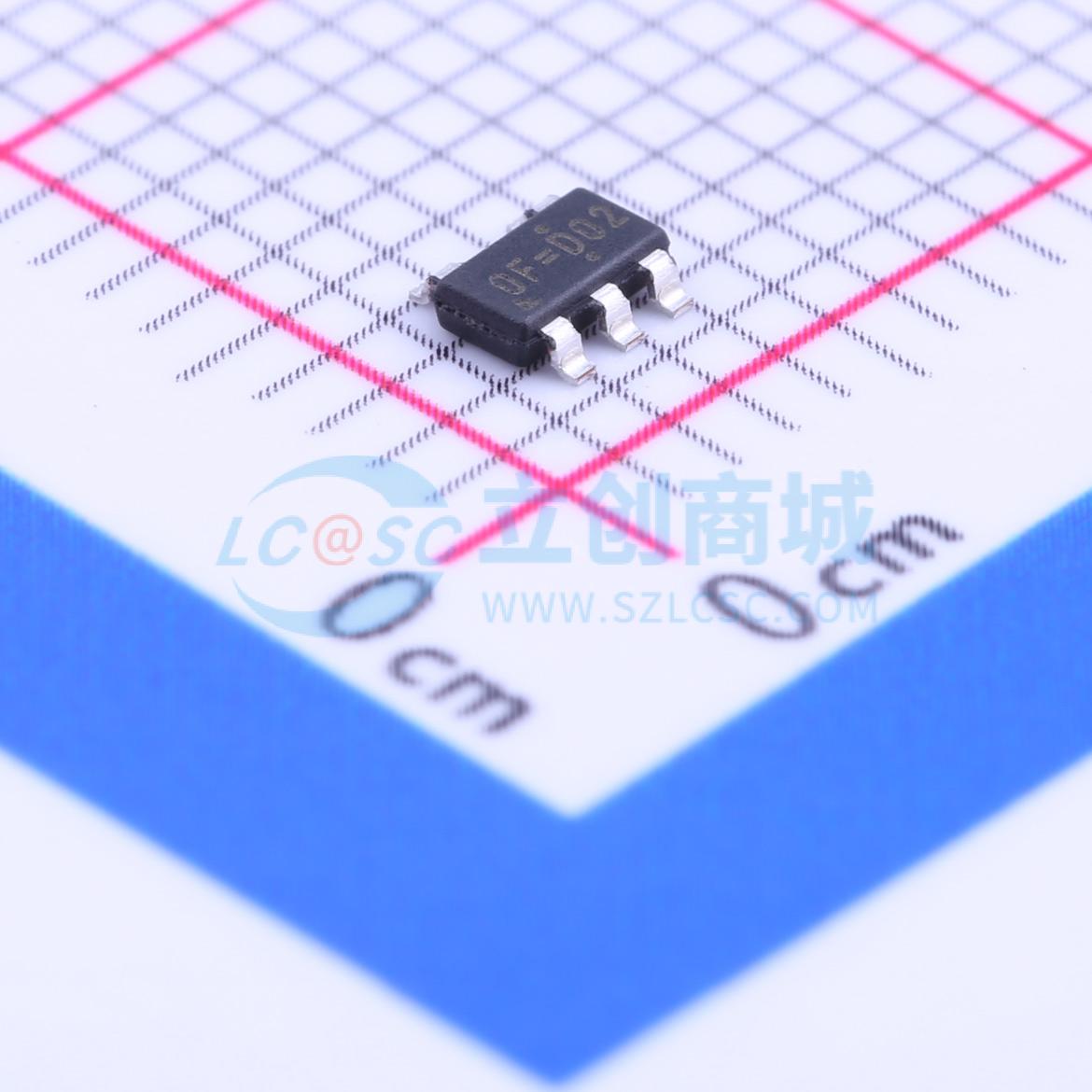

温馨提醒：图片仅供参考，商品以实物为准

RT9742ANGJ5F

带标志的高端功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于USB应用的经济高效、低电压、单N-MOSFET高端电源开关IC。该IC实现了低导通电阻和低电源电流。集成了过流保护电路、短路折返电路、热关断电路和欠压锁定电路，以提供全面保护。此外，还有一个标志输出，用于向本地USB控制器指示故障情况。此外，芯片还集成了嵌入式延迟功能，以防止因浪涌电流而发生误操作。采用TSOT-23-5、TSOT-23-5 (FC)和SOT-23-3封装，可支持灵活应用。
品牌名称: RICHTEK(立锜)
商品型号: RT9742ANGJ5F
商品编号: C147955
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

	属性	参数值
	工作电压	2.7V~6V
	导通电阻	55mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

RT9742是一款成本效益高、低电压、单N沟道MOSFET高边电源开关IC，适用于USB应用。该IC实现了低导通电阻和低供电电流。RT9742集成了过流保护电路、短路折返电路、热关断电路和欠压锁定电路，以提供全面的保护。此外，还提供了一个标志输出，用于向本地USB控制器指示故障状态。另外，该芯片还集成了嵌入式延时功能，以防止由于浪涌电流引起的误操作。RT9742是USB电源供应的理想解决方案，并且由于它采用TSOT-23-5、TSOT-23-5（FC）和SOT-23-3封装，可以支持灵活的应用。

商品特性

70mΩ/55mΩ（典型值）N沟道MOSFET开关
工作电压范围：2.7V至6V
反向阻断电流
欠压锁定
无抖动故障报告（FLG）
具有折返功能的热保护
过流保护
短路保护
UL认证−E219878
Nemko认证-NO87949

应用领域

USB 外设
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	3A
