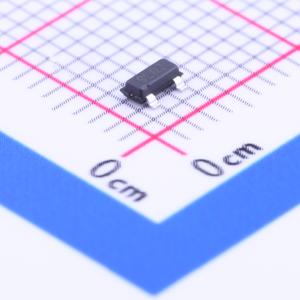

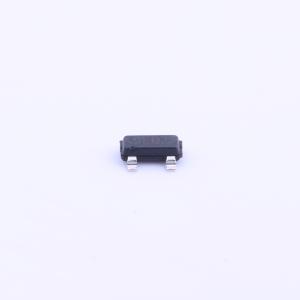

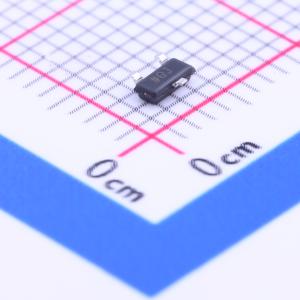

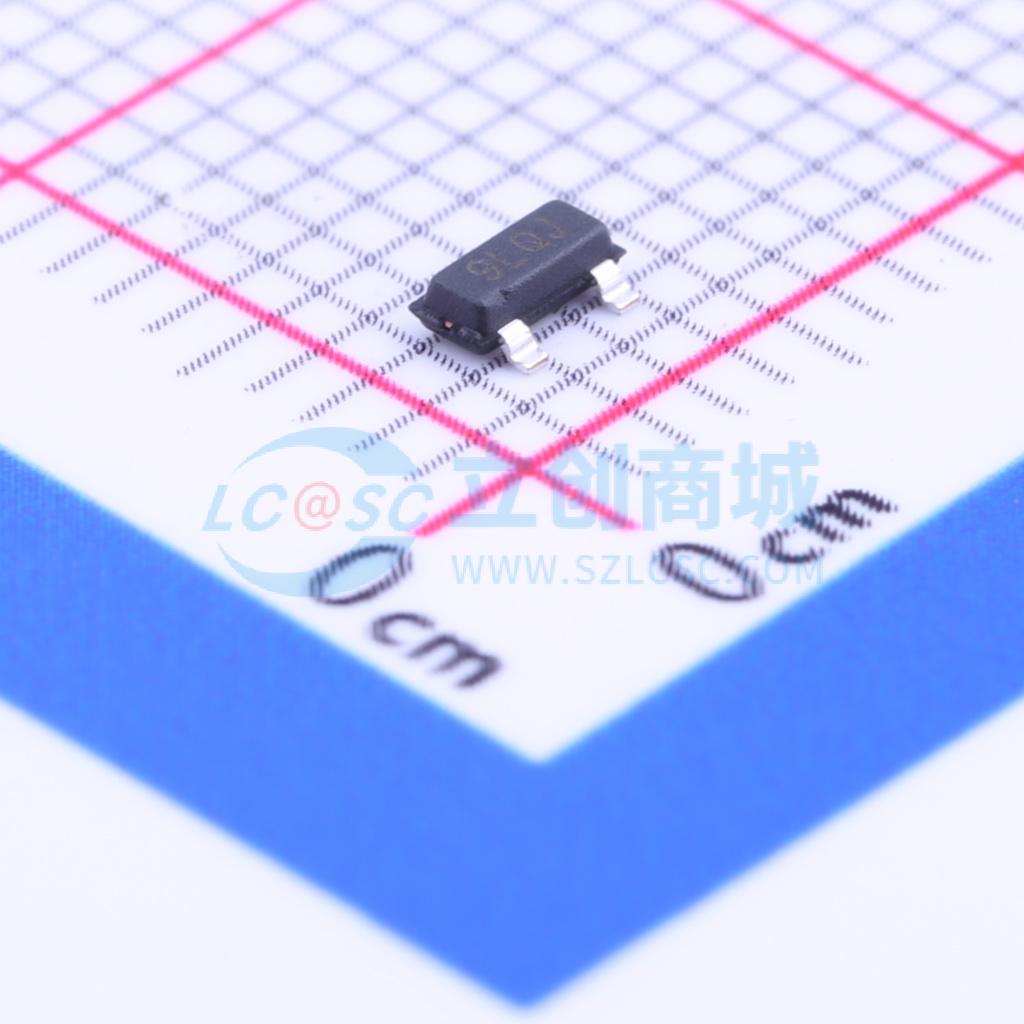

ADM809LARTZ-REEL7

微处理器监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有低电平有效推挽输出的微处理器监控电路，采用3引脚SOT-23和SC70封装
品牌名称: ADI(亚德诺)
商品型号: ADM809LARTZ-REEL7
商品编号: C141956
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

ADM803/ADM809/ADM810监控电路用于监测微处理器系统中的电源电压。它们在电源上电、掉电和欠压情况下提供复位输出。上电时，内部定时器会使复位信号保持240 ms有效。这会使微处理器保持复位状态，直到条件稳定。当VCC低至1 V时，复位输出仍可正常工作。ADM803和ADM809提供低电平有效复位信号（RESET），而ADM810提供高电平有效信号（RESET）输出。ADM809和ADM810具有推挽输出，而ADM803具有漏极开路输出，需要一个外部上拉电阻。有七种复位阈值电压选项可供选择，适用于监测各种电源电压。复位比较器具有内置的抗干扰能力，使其能抵御VCC上的快速瞬变。 ADM803/ADM809/ADM810仅消耗17 μA电流，使其适用于低功耗便携式设备。ADM803采用3引脚SC70封装；ADM809/ADM810采用3引脚SOT - 23和3引脚SC70封装。

商品特性

全温度范围指定
低功耗：17 μA
精密电压监测：提供2.5 V、3 V、3.3 V、5 V选项
当VCC低至1 V时仍能保证复位有效
最小上电复位时间为140 ms
漏极开路RESET输出（ADM803）
推挽RESET输出（ADM809）
推挽RESET输出（ADM810）
SC70和SOT - 23封装

应用领域

微处理器系统
计算机
控制器
智能仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	高电平有效
	阈值电压	4.63V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃@(TA)
	静态电流(Iq)	17uA
