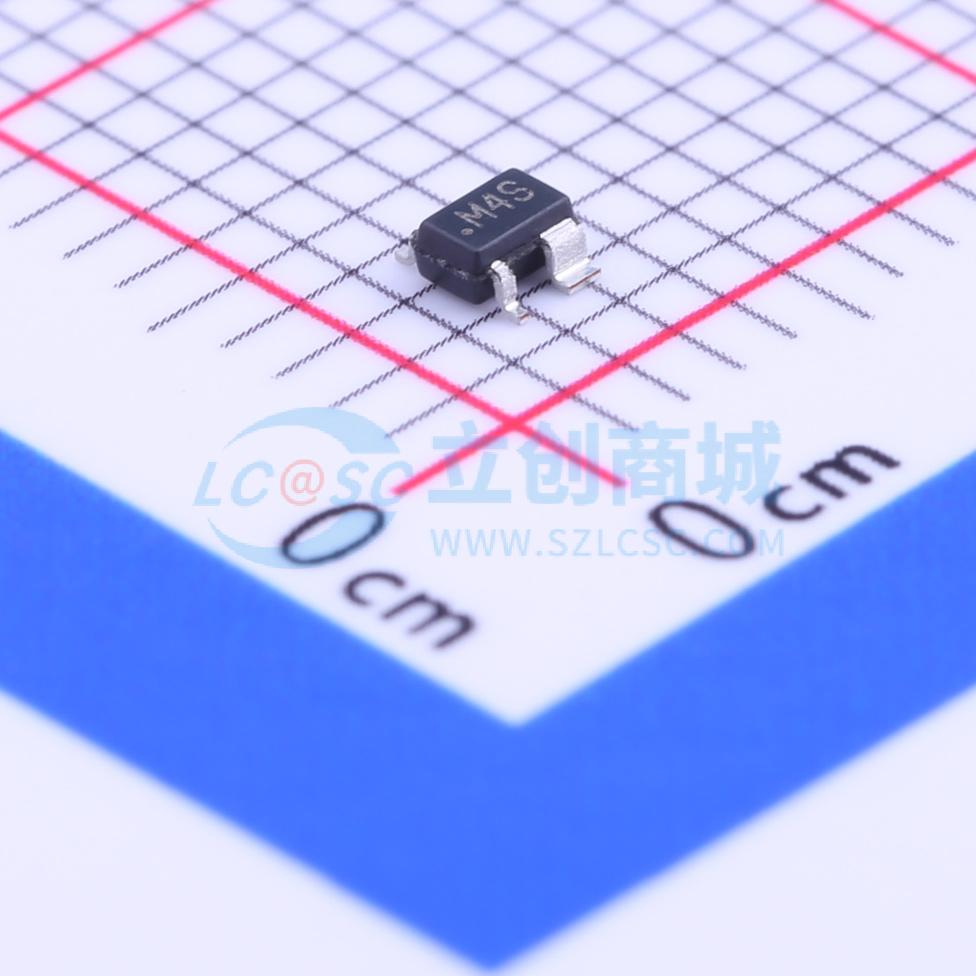

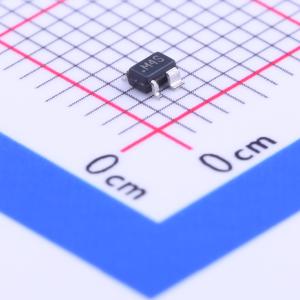

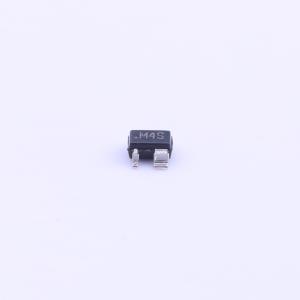

ADM6713RAKSZ-REEL7

微处理器监控电路（4引脚SC70封装）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用4引脚SC70封装的微处理器监控电路
品牌名称: ADI(亚德诺)
商品型号: ADM6713RAKSZ-REEL7
商品编号: C143884
商品封装: SC-70-4
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

商品概述

ADM6711/ADM6713是适用于基于微处理器系统的复位发生器电路。它们在电源开启、关闭时，以及电源电压降至预设阈值以下时提供复位信号。此外，这两款器件均设有消抖手动复位输入，因此也可通过外部开关或逻辑信号触发复位信号。 ADM6711/ADM6713提供六种不同的复位阈值选项，范围从2.32 V至4.63 V，适用于监控2.5 V、3 V、3.3 V和5 V电源。当VCC升至阈值以上时，会出现至少140 ms的复位超时时间。这为电源电压在微处理器启动前提供了稳定时间。 ADM6711具有推挽输出，因此无需额外的外部元件。ADM6713的漏极开路输出需要一个外部上拉电阻，如有需要，该电阻可连接到高于VCC的电压。这些器件具有高精度的电压基准，且能抗VCC上的快速负向瞬变，可靠性极高。低电流消耗和节省空间的4引脚SC70封装使ADM6711/ADM6713非常适合用于低功耗便携式应用。

商品特性

全温度范围规格
低功耗（12 μA）
精确监控2.5 V、3 V、3.3 V和5 V电源电压
复位超时时间为140 ms（最小值）
手动复位输入
输出级推挽式复位输出（ADM6711）漏极开路复位输出（ADM6713）
复位有效至VCC为1 V
抗电源毛刺干扰
4引脚SC70封装

应用领域

微处理器系统
计算机
控制器
智能仪器
汽车系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃
	静态电流(Iq)	12uA
