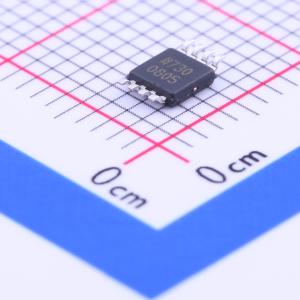

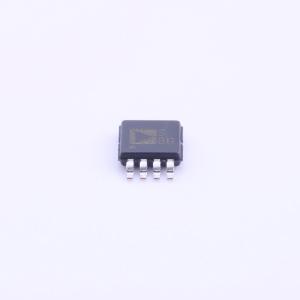

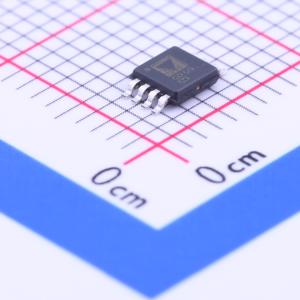

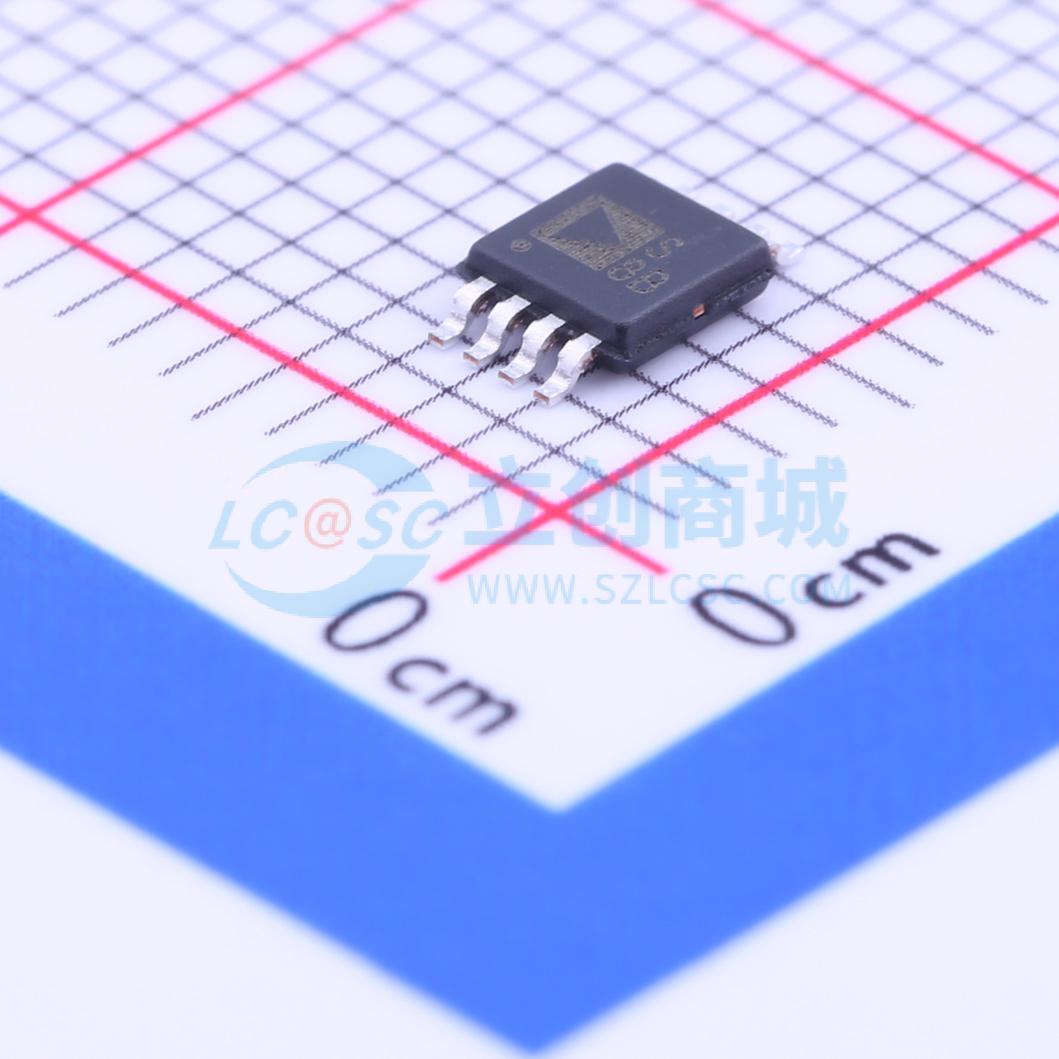

ADG723BRMZ-REEL7
CMOS,低电压,4通道双SPST开关
- 描述
- 1.8V至5.5V单电源供电，4Ω最大导通电阻，低导通电阻平坦度，-3dB带宽>200MHz，封装选项小，快速切换时间。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG723BRMZ-REEL7
- 商品编号
- C143902
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 4Ω | |
| 关闭时间(toff) | 10ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 18pF | |
| 带宽 | 200MHz |
商品概述
ADG721、ADG722和ADG723是单片CMOS单刀单掷（SPST）开关。这些开关采用先进的亚微米工艺设计，既能实现低功耗，又具备高开关速度、低导通电阻和低泄漏电流的特性。该器件提供3 mm×2 mm小型LFCSP和MSOP两种封装，非常适合空间受限的应用。 ADG721、ADG722和ADG723设计为采用1.8 V至5.5 V单电源供电，非常适合用于电池供电的仪器以及新一代数模转换器（DAC）和模数转换器（ADC）。 ADG721、ADG722和ADG723包含两个独立的单刀单掷（SPST）开关。ADG721和ADG722的区别仅在于，前者的两个开关均为常开，后者的两个开关均为常闭。ADG723中，开关1为常开，开关2为常闭。 ADG721、ADG722和ADG723的每个开关在导通时均具有良好的双向导通性能。ADG723具有先断后通的开关动作。
商品特性
- 1.8 V至5.5 V单电源供电
- 导通电阻最大4 Ω
- 导通电阻平坦度低
- -3 dB带宽 >200 MHz
- 提供小型封装选项：8引脚MSOP、3 mm × 2 mm LFCSP（A级）
- 开关速度快：导通时间20 ns，关断时间10 ns
- 低功耗（<0.1 μW）
- 与TTL/CMOS兼容
应用领域
- USB 1.1信号切换电路
- 手机
- 个人数字助理（PDA）
- 电池供电系统
- 通信系统
- 采样保持系统
- 音频信号路由
- 视频切换
- 替代机械舌簧继电器
