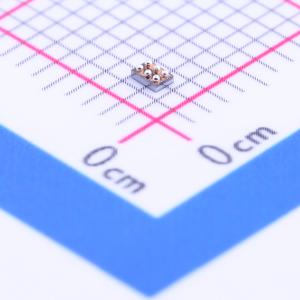

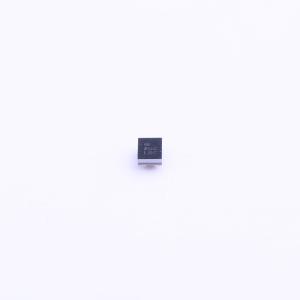

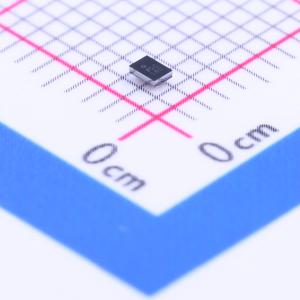

ADP2138ACBZ-1.8-R7
降压型 800mA 2.3V~5.5V
- 描述
- ADP2138是一款高效率、低静态电流的同步降压型DC-DC转换器。输入电压范围为2.3V至5.5V,最大输出电流为800mA,固定开关频率为3MHz。该器件具有内部同步整流器和软启动功能,支持强制PWM模式和自动PWM/PSM模式切换。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP2138ACBZ-1.8-R7
- 商品编号
- C141944
- 商品封装
- WLCSP-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 800mA | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
ADP2138和ADP2139是高效、低静态电流的同步降压型直流-直流转换器。ADP2139具备内部放电开关这一额外特性。整个解决方案仅需三个小型外部元件。当MODE引脚置高时，降压稳压器工作在强制PWM模式，该模式可为对电源噪声敏感的负载提供低峰峰值纹波，但会牺牲轻载效率。当MODE引脚置低时，降压稳压器会根据负载电流水平自动切换工作模式。在较高输出负载时，降压稳压器工作在PWM模式。当负载电流降至预设阈值以下时，稳压器工作在省电模式（PSM），以提高轻载效率。 ADP2138/ADP2139的输入电压范围为2.3 V至5.5 V，可适配单节锂或锂聚合物电池、多节碱性或镍氢电池、PCMCIA、USB及其他标准电源。在整个输入电压范围内，最大负载电流可达800 mA。 ADP2138/ADP2139提供3.3 V、3.0 V、2.8 V、2.5 V、1.8 V、1.5 V、1.2 V、1.0 V和0.8 V的固定输出电压。所有版本均内置功率开关和同步整流器，以减少外部元件数量并提高效率。ADP2138/ADP2139具备内部软启动功能，并进行了内部补偿。在逻辑控制关断期间，输入与输出断开，ADP2138/ADP2139从输入源汲取的电流典型值为0.2 μA。 其他关键特性包括欠压锁定功能，以防止电池深度放电；以及软启动功能，以防止启动时输入电流过冲。ADP2138/ADP2139采用6球晶圆级芯片尺寸封装（WLCSP）。
商品特性
- 输入电压：2.3 V至5.5 V
- 峰值效率：95%
- 3 MHz固定频率工作
- 典型静态电流：24 μA
- 解决方案尺寸极小
- 6引脚、1 mm×1.5 mm WLCSP封装
- 负载和线路瞬态响应快速
- 700%占空比低压差模式
- 内部同步整流器、补偿和软启动
- 电流过载和热关断保护
- 超低关断电流：典型值0.2 μA
- 强制PWM和自动PWM/PSM模式
- 由ADIsimPower设计工具提供支持
应用领域
- 个人数字助理（PDA）和掌上电脑
- 无线手持设备
- 数字音频、便携式媒体播放器
- 数码相机、GPS导航设备
