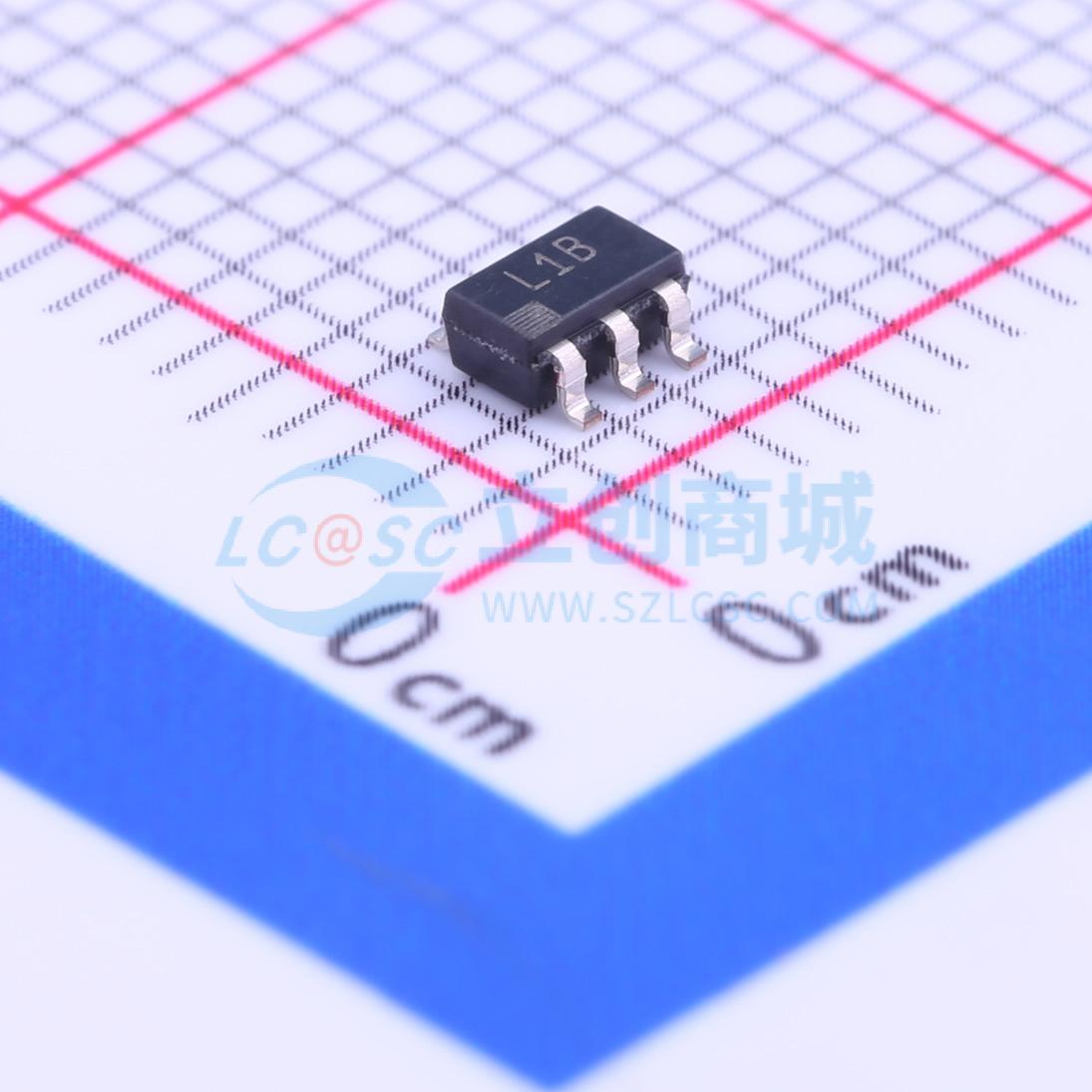

ADP3330ARTZ-2.5-R7

输入12V 输出2.5V 200mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP3330是一款精密低压差（LDO）anyCAP稳压器。它的输入电压范围为2.9 V至12 V，可提供高达200 mA的负载电流。
品牌名称: ADI(亚德诺)
商品型号: ADP3330ARTZ-2.5-R7
商品编号: C141947
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.073克(g)

商品参数

商品概述

ADP3330是一款精密低压差（LDO）anyCAP稳压器。其输入电压范围为2.9 V至12 V，可提供高达200 mA的负载电流。它采用了新颖的架构和先进的工艺，具有性能优势和更高的输出电流。其专利设计仅需一个最小为0.47 μF的输出电容即可确保稳定。它对输出电容的等效串联电阻（ESR）不敏感，使用包括陶瓷（MLCC）类型在内的任何优质电容都能保持稳定。在室温下，其精度可达±0.7%，在温度、线路和负载变化时，精度为±1.4%。在200 mA电流下，压差仅为140 mV（典型值）。它具备安全限流、热过载保护和关断功能。在关断模式下，接地电流可降至2 μA以下。在轻载情况下，接地电流超低，仅为34 μA（典型值）。6引脚SOT - 23封装经过热增强处理，以实现最大的功耗。

商品特性

在+25°C时，线路和负载精度高达±0.7%，全温度范围内精度为±1.4%
超低压差：200 mA时为140 mV（典型值）
仅需Cout = 0.47 μF即可确保稳定
anyCAP：使用任何类型的电容（包括多层陶瓷电容（MLCC））都能保持稳定
电流和热限制功能
低噪声
低关断电流：< 2 μA
2.9 V至12 V供电范围
-40°C至+85°C环境温度范围
超小型、热增强型、芯片贴装式6引脚SOT - 23封装

应用领域

手机
笔记本电脑和平板电脑
电池供电系统
PCMCIA稳压器
条形码扫描仪
摄像机和相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	12V
	输出电压	2.5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	-
	压差	140mV@(200mA)

	属性	参数值
	静态电流(Iq)	34uA
	噪声	47uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
