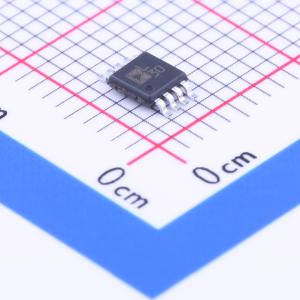

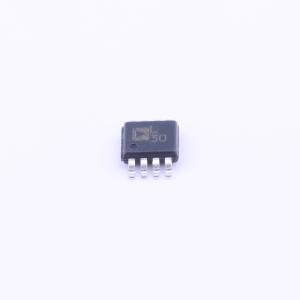

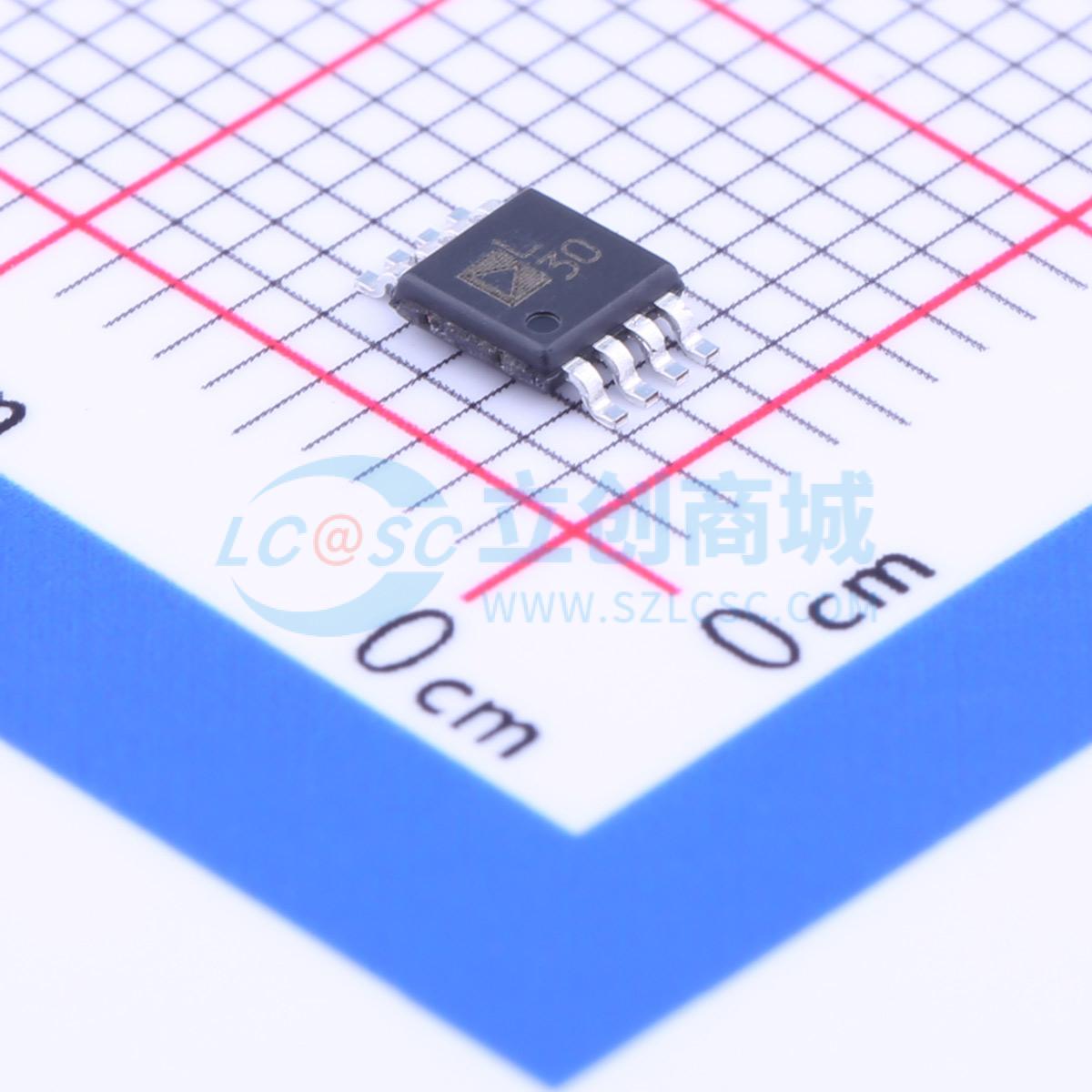

温馨提醒：图片仅供参考，商品以实物为准

ADP1720ARMZ-5-R7

50 mA、高压、微功耗线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP1720是一款高压、微功耗、低压差线性稳压器。ADP1720的输入电压范围极宽，为4 V至28 V，可提供高达50 mA的输出电流。该器件的静态电源电流仅为28 μA，且具备微功耗关断模式，非常适合需要低静态电流的应用
品牌名称: ADI(亚德诺)
商品型号: ADP1720ARMZ-5-R7
商品编号: C143934
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

ADP1720是一款高压、微功耗、低压差线性稳压器。ADP1720的输入电压范围极宽，为4 V至28 V，可提供高达50 mA的输出电流。该器件的静态电源电流仅为28 μA，且具备微功耗关断模式，非常适合需要低静态电流的应用。 ADP1720提供3.3 V和5.0 V的固定输出电压版本。此外，还有可调版本可供选择，其输出电压可在1.225 V至5.0 V之间任意设置。该器件具备使能功能，允许外部电路开启和关闭ADP1720的输出。若要实现自动启动，可将使能（EN）引脚直接连接到输入电源轨。 ADP1720针对使用小型1 μF陶瓷输出电容实现稳定运行进行了优化，在占用最小电路板空间的同时，可实现良好的瞬态性能。 ADP1720的工作温度范围为 -40°C至 +125°C，并采用了限流保护和热过载保护电路，以防止器件在恶劣条件下受损。 ADP1720采用小型热增强型MSOP封装，提供了一种热阻低的紧凑解决方案。

商品特性

宽输入电压范围：4 V至28 V
最大输出电流：50 mA
轻载电流低：负载为0 μA时为28 μA，负载为100 μA时为35 μA
关断电流低：0.7 μA
低压差电压：负载为50 mA时为275 mV
初始精度：±0.5%
线路、负载和温度范围内的精度：±2%
使用小型1 μF陶瓷输出电容可实现稳定运行
提供3.3 V和5.0 V固定输出电压选项
输出电压可调选项：1.225 V至5.0 V
限流和热过载保护
逻辑控制使能
节省空间的热增强型MSOP封装

应用领域

DC-DC后置稳压
PCMCIA稳压
便携式设备中的备用电源
工业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	28V
	输出电压	5V
	输出电流	50mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	275mV@(50mA)

	属性	参数值
	静态电流(Iq)	28uA
	噪声	340uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
