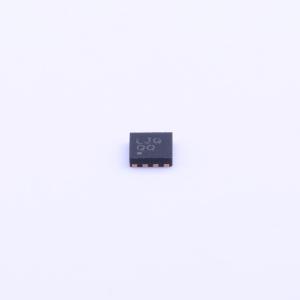

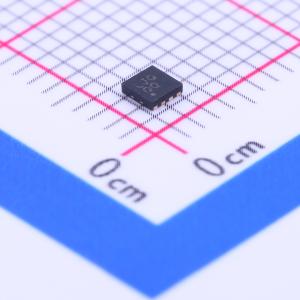

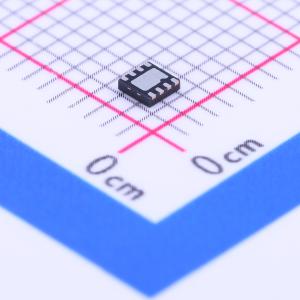

温馨提醒：图片仅供参考，商品以实物为准

ADP223ACPZ-R7

双通道、300 mA 可调输出、低噪声、高PSRR电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP222/ADP224的固定输出电压范围为0.8 V至3.3 V。可调输出电压调节器ADP223/ADP225的输出电压范围为0.5 V至5.0 V。ADP222/ADP223/ADP224/ADP225的低静态电流、低压差、宽输入范围可延长便携式设备的电池使用时间。
品牌名称: ADI(亚德诺)
商品型号: ADP223ACPZ-R7
商品编号: C141927
商品封装: LFCSP-8-EP(2x2)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

ADP222/ADP224的固定输出电压范围为0.8 V至3.3 V。可调输出电压调节器ADP223/ADP225的输出电压范围为0.5 V至5.0 V。ADP222/ADP223/ADP224/ADP225的低静态电流、低压差、宽输入范围可延长便携式设备的电池使用时间。在工作频率高达100 kHz时，这些器件能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。与LDO竞争产品相比，ADP222/ADP223/ADP224/ADP225的噪声低得多。 ADP223/ADP225均为300 mA可调双路输出电压调节器，ADP222/ADP224则是固定双路输出电压调节器，这些器件集高电源抑制比(PSRR)、低噪声、低静态电流和低压差于一体，非常适合对性能和电路板空间要求严苛的无线应用。而且不需要噪声旁路电容。这些器件还提供过流和热保护电路，防止器件在不利条件下受损。 ADP224和ADP225分别与ADP222和ADP223大致相同，不同之处是ADP224和ADP225增加了快速输出放电(QOD)特性。 ADP222/ADP223/ADP224/ADP225提供8引脚、2 mm×2 mm、小型LFCSP封装，利用小型0.1 μF、±30%陶瓷输出电容便可稳定工作，因此能以最小的电路板空间满足各种便携式电源需求。

商品特性

输入电压范围：2.5 V至5.5 V
8引脚2 mm×2 mm小型LFCSP封装
初始精度：±1%
高PSRR：70 dB (10 kHz)、60 dB (100 kHz)、40 dB (1 MHz)
低噪声：27 μV rms (Vout = 1.2 V)，50 μV rms (Vout = 2.8 V)
出色的瞬态响应性能
低压差：170 mV (300 mA负载)
典型接地电流：65 μA (空载，两个LDO均使能)
固定输出电压：0.8 V至3.3 V(ADP222/ADP224)
可调输出电压范围：0.5 V至5.0 V(ADP223/ADP225)
快速输出放电(QOD) — ADP224/ADP225
过流和热保护

应用领域

便携式和电池供电设备
便携式医疗设备
后置DC-DC调节
销售点终端机
信用卡读卡器
自动抄表器
无线网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	500mV~5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)
	压差	170mV@(300mA)

	属性	参数值
	静态电流(Iq)	65uA
	噪声	27uVrms
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2
