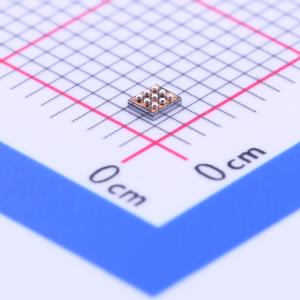

温馨提醒：图片仅供参考，商品以实物为准

ADP5301ACBZ-3-R7

高效率超低静态电流降压调节器

描述: ADP5301是一款高效、超低静态电流的降压调节器,可在无负载条件下保持180 nA的静态电流。该器件支持2.15 V至6.50 V的输入启动电压范围,输出电压可通过外部VID电阻器设置在0.8 V至5.0 V之间。ADP5301还具有多种保护功能,包括欠压锁定、过流保护和热关断。该器件采用9球WLCSP封装,适用于便携式和电池供电设备、医疗应用和备用电源系统。
品牌名称: ADI(亚德诺)
商品型号: ADP5301ACBZ-3-R7
商品编号: C141928
商品封装: WLCSP-9(1.6x1.9)
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

ADP5301是一款高效率、超低静态电流的降压稳压器，在无负载情况下仅消耗180 nA的静态电流来调节输出。ADP5301的工作输入启动电压范围为2.15 V至6.50 V，允许使用多个碱性/NiMH、锂离子电池或其他电源。通过外部VID电阻和工厂熔丝，输出电压可选范围为0.8 V至5.0 V。整个解决方案只需要四个小型外部元件。

ADP5301可以通过SYNC/MODE引脚在迟滞模式和PWM模式之间切换操作。在迟滞模式下，当功率小于1 mW时，该稳压器能够实现优异的效率，并提供高达50 mA的输出电流。在PWM模式下，该稳压器产生更低的输出纹波，并提供高达500 mA的输出电流。设备运行期间的灵活配置能力使得非常高效的电源管理得以实现，以满足最长电池寿命和低系统噪声的要求。

ADP5301包含一个VOUTOK标志，用于监测输出电压，并在PWM模式下以2 MHz的开关频率运行。SYNC/MODE可以与1.5 MHz到2.5 MHz的外部时钟同步。

ADP5301的其他关键特性包括独立使能、快速输出放电（QOD）以及安全特性，如过流保护（OCP）、热关断（TSD）和输入欠压锁定（UVLO）。

ADP5301采用9球、1.65 mm x 1.87 mm WLCSP封装，结温范围为-40℃至+125℃。

应用领域

能量（气体和水）计量
便携式及电池供电设备
医疗应用
维持电源供应

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.15V~6.5V
	输出电压	800mV~5V
	输出电流	-
	开关频率	-
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
