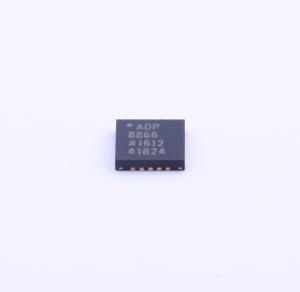

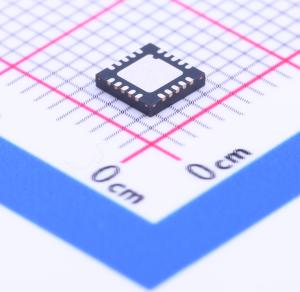

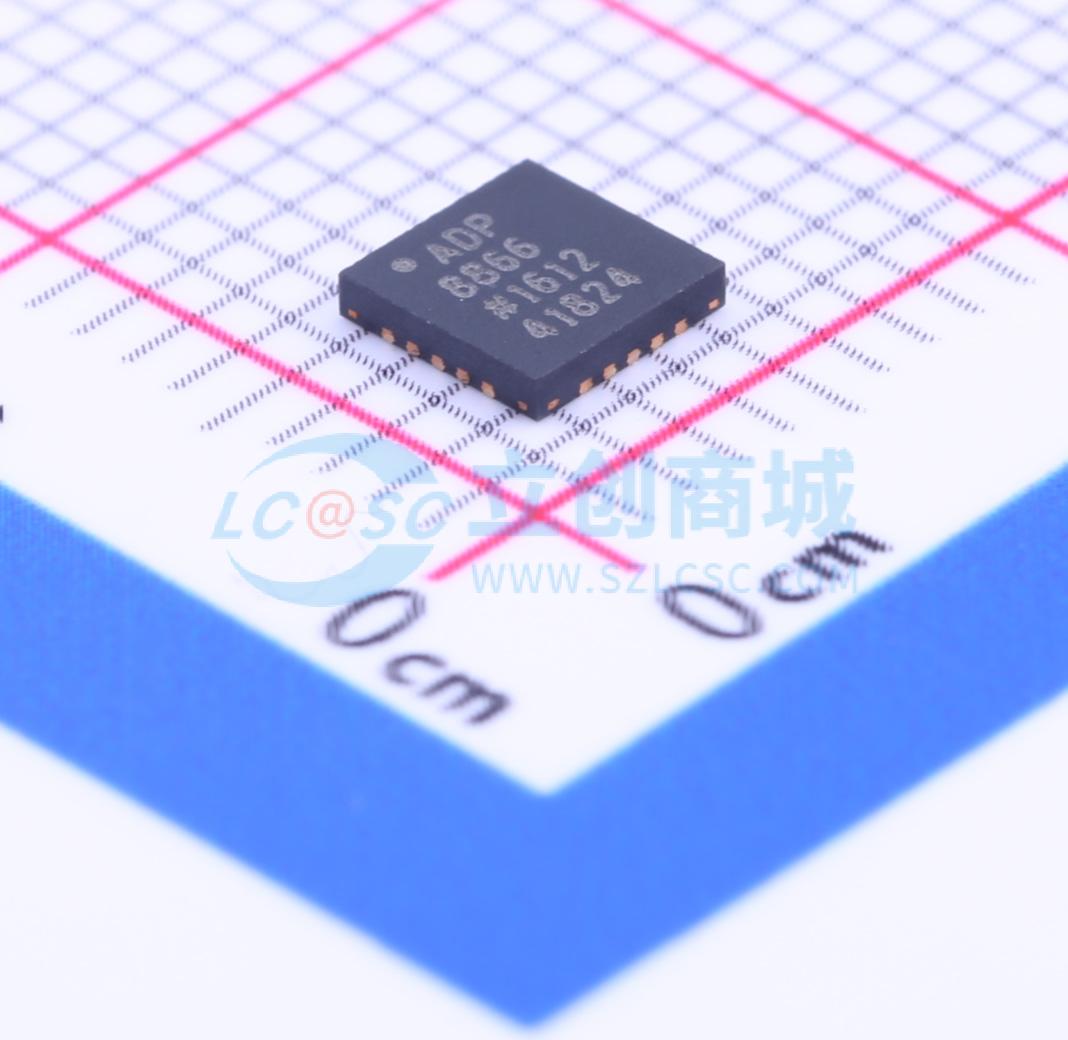

ADP8866ACPZ-R7
由电荷泵驱动的9通道LED驱动器，具有自动LED照明效果
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电荷泵驱动9通道LED驱动器，带自动LED光照效果
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP8866ACPZ-R7
- 商品编号
- C141929
- 商品封装
- LFCSP-20-EP
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 9 | |
| 输出电流 | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；I2C | |
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 电荷泵 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
ADP8866将可编程背光LED电荷泵驱动器与自动闪烁功能相结合。九个LED驱动器可独立编程，电流最高可达25 mA。电流水平、渐变时间和闪烁速率可一次性编程，并在循环中自主执行。可为背光LED分别设置淡入和淡出时间。
商品特性
- 电荷泵具备1×、1.5×和2×自动增益选择功能，实现最高效率
- 峰值效率达92%
- 9个独立且可编程的LED驱动器
- 每个驱动器可提供25 mA（满量程）电流
- 每个驱动器具有7位（128级）非线性电流设置
- 待机模式下电流消耗小于1 μA
- 16种可编程淡入和淡出时间（0.0秒至1.75秒），可选择平方或立方速率
- 自动化且可定制的LED闪烁功能
- 独特的心跳模式，可在4个通道（D6至D9）实现可编程双脉冲照明效果
- PWM输入，用于实现内容自适应亮度控制（cABC）
- 所有编程均采用I2C兼容接口
- 专用复位引脚和内置上电复位（POR）
- 短路、过压和过温保护
- 内部软启动功能，限制浪涌电流
- 故障或关断期间输入输出隔离
- 工作电压低至V1N = 2.5 V，欠压锁定（UVLO）电压为1.9 V
- 小型引脚框架芯片级封装（LFCSP）
应用领域
- 移动显示屏背光
- 手机键盘背光
- LED指示和状态灯
- 自动化LED闪烁
