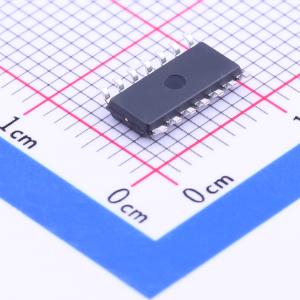

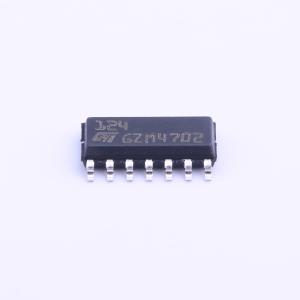

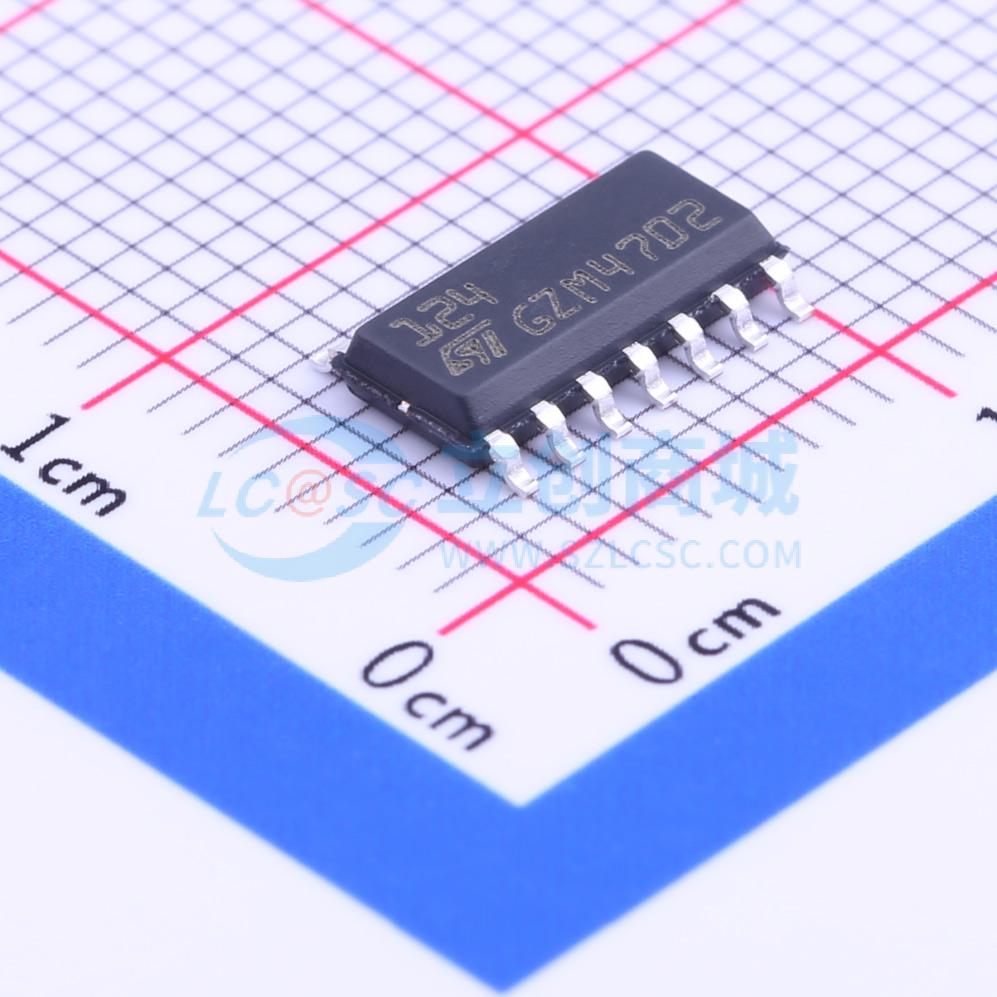

温馨提醒：图片仅供参考，商品以实物为准
LM124DT
低功耗四通道运算放大器，内部实现频率补偿，可单电源或双电源供电
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM124DT
- 商品编号
- C140385
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.263克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.3MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 40mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | -15V~-1.5V；1.5V~15V | |
| 功能特性 | 内置补偿 |
商品概述
这些电路由四个独立的高增益运算放大器组成，内部实现了频率补偿。它们可在宽电压范围的单电源下工作，也可在分电源下工作，低功耗电源电流消耗与电源电压的大小无关。
商品特性
- 宽增益带宽：1.3MHz
- 输入共模电压范围包括地
- 大电压增益：100dB
- 每个放大器的电源电流极低：375μA
- 低输入偏置电流：20nA
- 输入电压最大：3mV
- 低输入失调电流：2nA
- 宽电源范围：单电源3V至30V；双电源±1.5V至±15V
应用领域
- AC耦合反相放大器
- 高输入阻抗可调增益直流仪表放大器
- AC耦合同相放大器
- 直流求和电路
