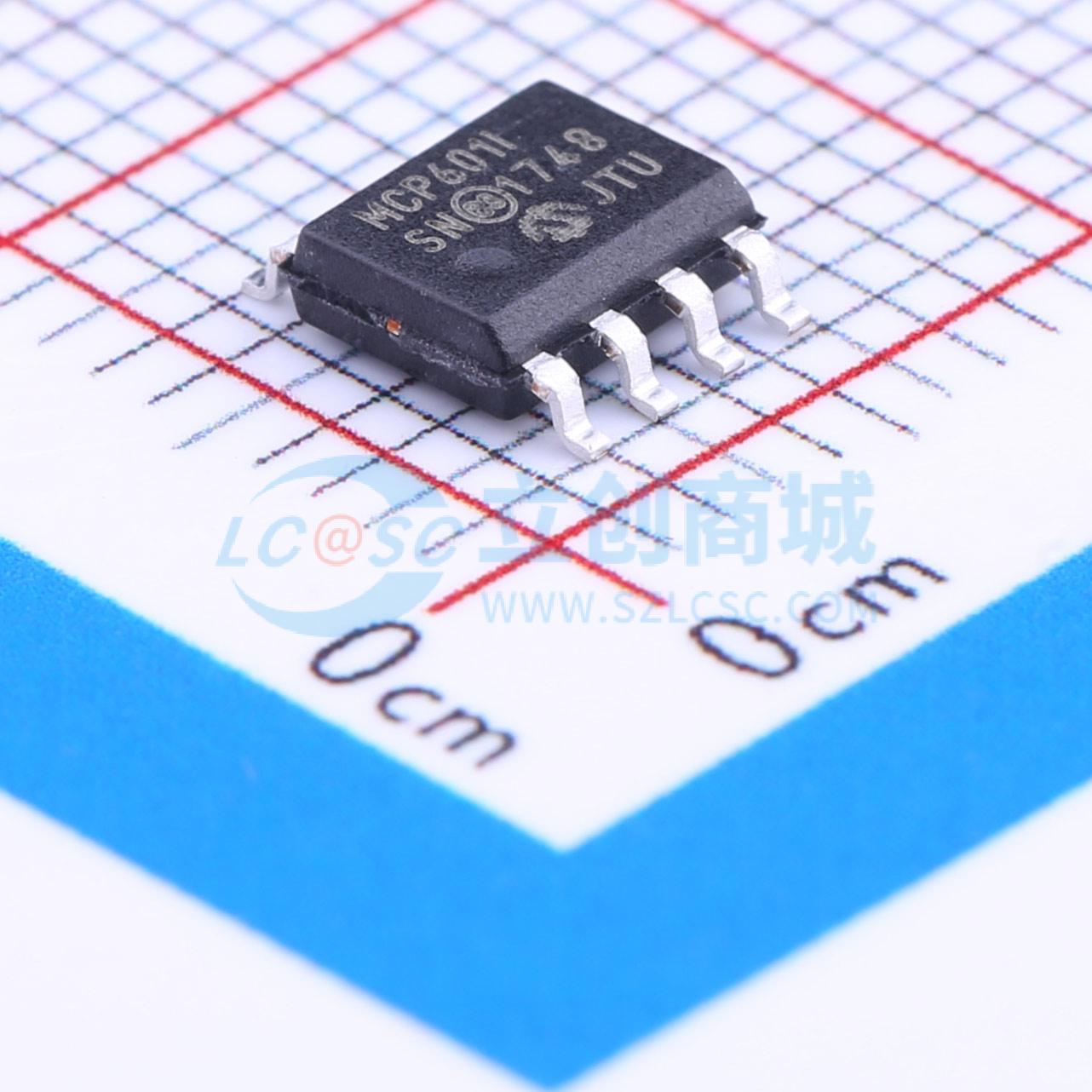

温馨提醒：图片仅供参考，商品以实物为准
MCP601T-I/SN
2.7V至6.0V单电源CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP601/1R/2/3/4 系列低功耗运算放大器提供单通道（MCP601）、带片选（CS）的单通道（MCP603）、双通道（MCP602）和四通道（MCP604）配置。这些运算放大器采用先进的 CMOS 技术，具有低偏置电流、高速运行、高开环增益和轨到轨输出摆幅等特点。该系列产品可在低至 2.7V 的单电源电压下工作，每个放大器的静态电流典型值为 230μA
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP601T-I/SN
- 商品编号
- C140419
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2.8MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 2.3V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 29nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 230uA | |
| 输出电流 | 22mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~6V |
商品概述
Microchip Technology Inc. MCP601/1R/2/3/4 系列低功耗运算放大器，提供单极（MCP601）、带片选（CS）（MCP603）、双极（MCP602）和四极（MCP604）配置。这些运算放大器采用先进的CMOS技术，提供低偏置电流、高速运行、高开环增益和轨到轨输出摆幅。该产品系列可在低至2.7V的单电源电压下运行，每个放大器的静态电流仅为230 μA（典型值）。此外，共模输入电压范围低于地电压0.3V，使其成为单电源运行的理想选择。
这些器件适用于低功耗、电池供电电路，因为其静态电流低；适用于A/D转换器驱动放大器，因为其带宽宽；或由于其低输入偏置电流，适用于抗混叠滤波器。
MCP601、MCP602和MCP603有标准的8引脚PDIP、SOIC和TSSOP封装。MCP601和MCP601R也有标准的5引脚SOT-23封装，而MCP603有标准的6引脚SOT-23封装。MCP604提供标准的14引脚PDIP、SOIC和TSSOP封装。
MCP601/1R/2/3/4 系列有工业级和扩展温度范围，电源范围为2.7V至6.0V。
应用领域
- 便携设备
- A/D 转换器驱动
- 光电二极管前置放大器
- 模拟滤波器
- 数据采集
- 笔记本和 PDA
- 传感器接口
