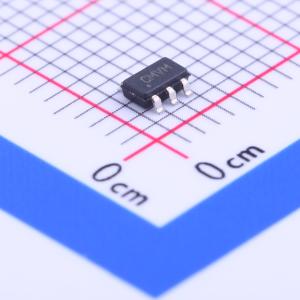

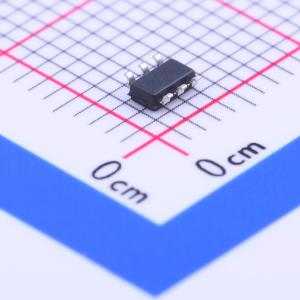

温馨提醒：图片仅供参考，商品以实物为准
MCP6293T-E/CH
1.0 mA、10 MHz轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6291/2/3/4/5系列运算放大器（运放）提供较宽的电流带宽。该系列具有10 MHz增益带宽积（Gain Bandwidth Product，GBWP）和65°相位容限。在低至2.4V的单电源供电条件下，该系列器件仍可正常工作，消耗1 mA（典型值）的静态电流。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6293T-E/CH
- 商品编号
- C141784
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1.7uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8.7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.4V~5.5V |
商品概述
MCP6291/2/3/4/5系列运算放大器（运放）提供较宽的电流带宽。该系列具有10 MHz增益带宽积（Gain Bandwidth Product，GBWP）和65°相位容限。在低至2.4V的单电源供电条件下，该系列器件仍可正常工作，消耗1 mA（典型值）的静态电流。此外，MCP6291/2/3/4/5支持轨到轨输入和输出摆幅，其共模输入电压范围为VDD + 300 mV到VSS - 300 mV。该系列的运算放大器在设计中采用了先进的CMOS工艺。 MCP6295采用8引脚封装，有用于双运放的片选输入端（CS）。该器件是通过将两个运放级联，即将运放A的输出端与运放B的同相输入端相连的方法制造的。CS输入端使器件处于低功耗模式。 MCP6291/2/3/4/5系列可在扩展级温度范围 -40°C至 +125°C内正常工作。其供电电压范围为2.4V至5.5V。
商品特性
- 增益带宽积：10 MHz（典型值）
- 供电电流：IQ = 1.0 mA
- 供电电压：2.4V至5.5V
- 轨到轨输入/输出
- 扩展级温度范围： -40°C至 +125°C
- 有单运放、双运放和四运放封装可供选择
- 具有片选功能（CS）的单运放（MCP6293）
- 具有片选功能（CS）的双运放（MCP6295）
应用领域
- 汽车
- 便携式设备
- 光电二极管放大器
- 模拟滤波器
- 笔记本电脑和PDA
- 电池供电系统
