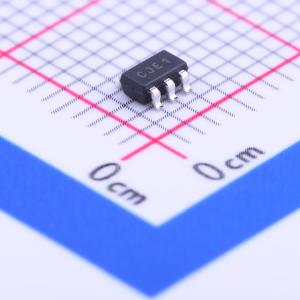

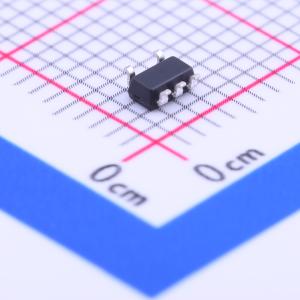

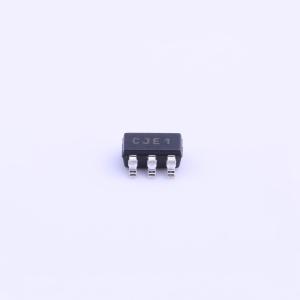

温馨提醒：图片仅供参考，商品以实物为准
MCP6291T-E/OT
1.0 mA、10 MHz 轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6291/1R/2/3/4/5系列运算放大器（运放）为电流提供了宽带宽。该系列的增益带宽积（GBWP）为10 MHz，相位裕度为65°。该系列还可在低至2.4 V的单电源电压下工作，静态电流典型值为1 mA
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6291T-E/OT
- 商品编号
- C145575
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1.7uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8.7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.4V~6V |
商品概述
MCP6291/1R/2/3/4/5 系列运算放大器为电流提供了宽带宽。该系列的增益带宽积 (GBWP) 为 10 MHz，相位裕度为 65°。该系列还能在低至 2.4V 的单电源电压下工作，静态电流典型值为 1 mA。此外，MCP6291/1R/2/3/4/5 支持轨到轨输入和输出摆幅，共模输入电压范围为 VDD + 300 mV 至 VSS - 300 mV。该系列运算放大器采用先进的 CMOS 工艺设计。 MCP6295 在 8 引脚封装中为双运算放大器提供了一个芯片选择 (CS) 输入。该器件通过级联两个运算放大器制造而成，运算放大器 A 的输出连接到运算放大器 B 的同相输入。CS 输入使器件进入低功耗模式。 MCP6291/1R/2/3/4/5 系列可在 -40℃ 至 +125℃ 的扩展温度范围内工作。其电源电压范围为 2.4V 至 6.0V。
商品特性
- 增益带宽积：典型值 10 MHz
- 电源电流：IQ = 1.0 mA
- 电源电压：2.4V 至 6.0V
- 轨到轨输入/输出
- 扩展温度范围：-40℃ 至 +125℃
- 提供单、双和四运放封装
- 带 CS 的单运放 (MCP6293)
- 带 CS 的双运放 (MCP6295)
应用领域
- 汽车
- 便携式设备
- 光电二极管放大器
- 模拟滤波器
- 笔记本电脑和个人数字助理
- 电池供电系统
