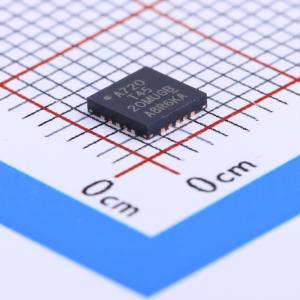

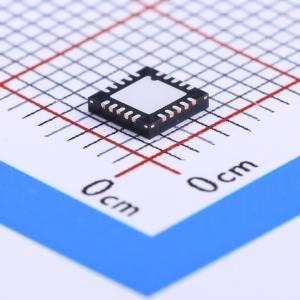

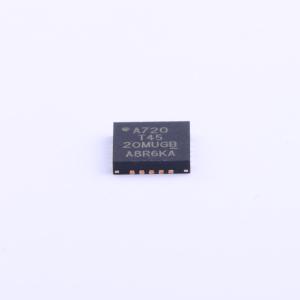

温馨提醒：图片仅供参考，商品以实物为准

ATTINY45-20MU

带系统内可编程闪存的8位AVR微控制器

描述: 是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，可实现接近每MHz 1 MIPS的吞吐量，使系统设计人员能够在功耗和处理速度之间进行优化。该产品提供以下功能：2/4/8K字节的系统内可编程闪存、128/256/512字节的EEPROM、128/256/256字节的SRAM、6个通用I/O线、32个通用工作寄存器、一个带比较模式的8位定时器/计数器、一个8位高速定时器/计数器、通用串行接口、内部和外部中断、一个4通道10位ADC、一个带内部振荡器的可编程看门狗定时器以及三种软件可选的节能模式。空闲模式可停止CPU，同时允许SRAM、定时器/计数器、ADC、模拟比较器和中断系统继续运行；掉电模式可保存寄存器内容，禁用所有芯片功能，直到下一次中断或硬件复位；ADC降噪模式可停止CPU和除ADC之外的所有I/O模块，以最大限度地减少ADC转换期间的开关噪声。该器件采用高密度非易失性存储技术制造。片上ISP闪存允许通过SPI串行接口、传统的非易失性存储器编程器或在AVR内核上运行的片上引导代码在系统内对程序存储器进行重新编程
品牌名称: MICROCHIP(美国微芯)
商品型号: ATTINY45-20MU
商品编号: C145594
商品封装: QFN-20-EP(4x4)
包装方式: 托盘
商品毛重: 0.6克(g)

商品参数

商品特性

高性能、低功耗的AVR 8位微控制器
高级RISC架构 – 120条强大指令 – 大多数单时钟周期执行 – 32x8通用工作寄存器 – 全静态操作
非易失性程序和数据存储器 – 2/4/8K字节的系统内可编程程序存储器Flash - 耐久性：10,000次写/擦除周期 – 128/256/512字节的系统内可编程EEPROM - 耐久性：100,000次写/擦除周期 – 128/256/512字节内部SRAM – 自编程Flash程序和EEPROM数据安全的编程锁定
外设特性 – 带预分频器和两个PWM通道的8位定时器/计数器 – 带独立预分频器的8位高速定时器/计数器 - 2个带独立输出比较寄存器的高频PWM输出 - 可编程死区时间生成器 – USI – 带启动条件检测器的通用串行接口 – 10位ADC - 4个单端通道 - 2对差分ADC通道，带可编程增益（1x, 20x） - 温度测量 – 带独立片上振荡器的可编程看门狗定时器 – 片上模拟比较器
特殊微控制器特性 – debugWIRE片上调试系统 – 通过SPI端口进行系统内编程 – 外部和内部中断源 – 低功耗空闲模式、ADC噪声降低模式和掉电模式 – 增强型上电复位电路 – 可编程掉电检测电路 – 内部校准振荡器
I/O和封装 – 6个可编程I/O引脚 – 8引脚PDIP，8引脚SOIC，20焊盘QFN/MLF，以及8引脚TSSOP（仅ATtiny45/V）
工作电压 – ATtiny25V/45V/85V：1.8 - 5.5V – ATtiny25/45/85：2.7 - 5.5V
速度等级 – ATtiny25V/45V/85V：0 – 4 MHz @ 1.8 - 5.5V，0 - 10 MHz @ 2.7 - 5.5V – ATtiny25/45/85：0 – 10 MHz @ 2.7 - 5.5V，0 - 20 MHz @ 4.5 - 5.5V
工业温度范围
低功耗 – 活动模式：- 1 MHz, 1.8V: 300 μA – 掉电模式：- 1.8V下0.1 μA

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(490个/托盘，最小起订量 1470 个)

个

起订量：1470 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	4KB
	程序存储器类型	FLASH
	RAM容量	256Byte

	属性	参数值
	EEPROM容量	256Byte
	I/O数量	6
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃
