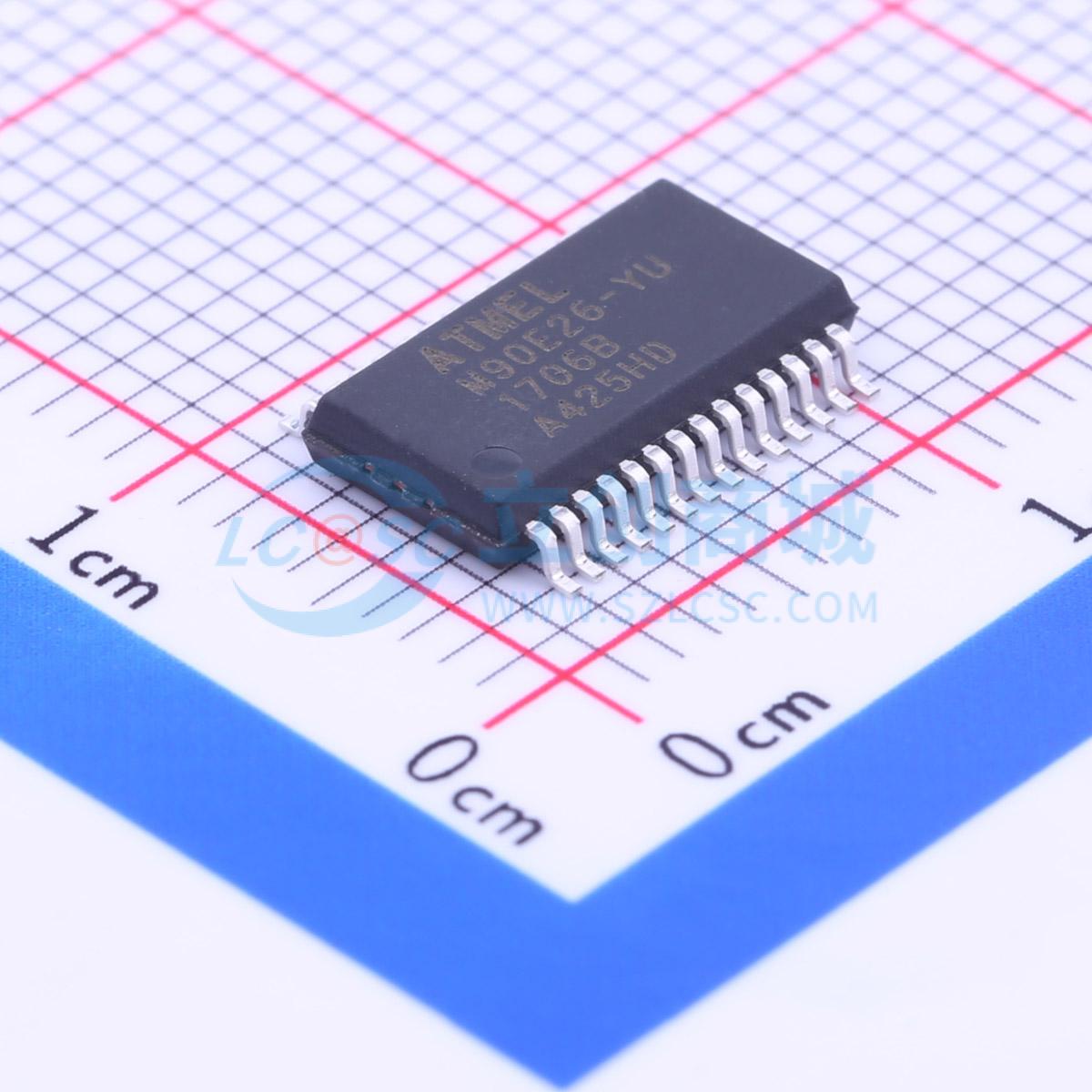

ATM90E26-YU-B

M90E26是一款高性能、宽量程的电能计量芯片。ADC和DSP技术确保芯片在电网和环境条件变化时具有长期稳定性。

• 计量特性完全符合IEC62052 - 11、IEC62053 - 21和IEC62053 - 23标准要求；适用于1级或2级单相有功电能表或2级单相无功电能表。
• 在5000:1的动态范围内，有功电能精度为0.1%，无功电能精度为0.2%。
• 片上参考电压的温度系数典型值为15 ppm/°C。
• 有功电能在5000:1动态范围内单点校准；无功电能无需校准。
• 低电流时电表常数加倍，节省校验时间。
• 电气参数测量：Vrms、Irms、平均有功/无功/视在功率、频率、功率因数和相角的基准误差小于±0.5%。
• 正向/反向有功/无功电能配有独立的电能寄存器。有功/无功电能可通过脉冲输出或通过电能寄存器读取，以适应不同应用。
• 可编程启动和空载功率阈值。
• L线和N线电流采样电路配有专用ADC和不同增益。电流通过分流电阻或电流互感器（CT）采样；电压通过电阻分压器网络或电压互感器（PT）采样。
• 可编程L线和N线计量模式：防窃电模式（大功率）、L线模式（固定L线）、L + N模式（适用于单相三线制）和灵活模式（通过寄存器配置）。
• 防窃电模式下可编程L线和N线功率差阈值。
• 3.3V单电源供电。工作电压范围：2.8~3.6V。在3.0V~3.6V范围内保证计量精度。数字输入兼容5V。
• 上电复位内置迟滞功能。
• 可选UART接口和SPI接口（四线SPI接口或简化三线SPI接口，所有寄存器操作固定为24个周期）。
• 参数诊断功能以及IRQ中断信号和WarnOut信号的可编程中断输出。
• 可编程电压骤降检测和过零输出。
• 通道输入范围 - 电压通道（增益为'1'时）：120μVrms~600mVrms。 - L线电流通道（增益为'24'时）：5μVrms~25mVrms。 - N线电流通道（增益为'1'时）：120μVrms~600mVrms。
• 可编程L线电流增益：1、4、8、16、24；可编程N线增益：1、2、4。
• 支持L线和N线偏移补偿。
• CF1和CF2分别输出有功和无功电能脉冲，可用于校准或电能累积。
• 晶体振荡器频率：8.192 MHz。
• 采用绿色SSOP28封装。
• 工作温度： - 40°C~ + 85°C。

• M90E26用于单相两线（1P2W）、单相三线（1P3W）或防窃电电能表的有功和无功电能计量。
• 凭借测量功能，M90E26还可用于需要测量电压、电流等的电力仪器。
