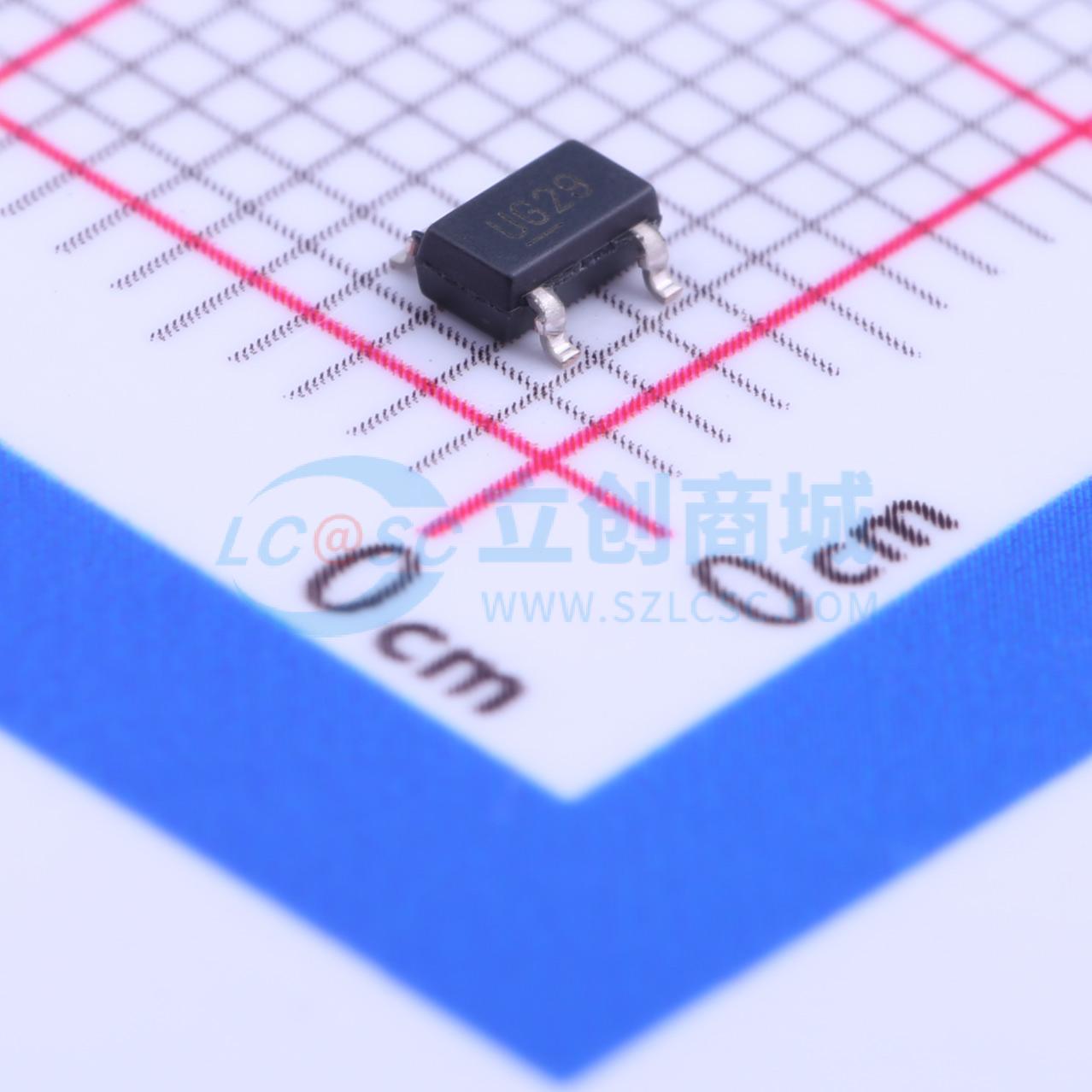

MIC2774N-29YM5-TR

MIC2774是一款双电源监控器，采用紧凑的5引脚SOT - 23封装，可提供欠压监测、手动复位功能和上电复位信号生成。其特性包括两个欠压检测器（一个为固定阈值，另一个为可调阈值）以及多种复位输出选择。其中一个欠压检测器将VDD与固定阈值进行比较，有十种工厂预设阈值可供选择。第二个用户可调输入与300mV参考电压进行比较。这种低参考电压允许监测低于以往监控器IC所支持的电压。 复位输出在上电时以及任意一个电压降至预设阈值电压以下时置位，并在电压随后回升到阈值边界以上后，保持置位状态至少140ms。通过连接在地和/MR输入之间的开关可实现手动复位功能。多种电压阈值选择可适应各种电源电压和容差要求。内置迟滞功能，可防止因噪声引起的抖动。典型电源电流低至3.5μA。

• 监测两个独立电源的欠压状况
• 一个固定输入和一个用户可调输入
• 十种工厂预设阈值可选
• 可调输入可监测低至0.3V的电源
• 生成至少140ms的上电复位脉冲
• 手动复位输入
• 可选高电平有效、低电平有效或开漏低电平有效的复位输出
• 输入可上拉至高于VDD（绝对最大7V）
• /RST输出在低至1.2V时仍有效
• 超低电源电流，典型值为3.5μA
• 抑制短暂的输入瞬变
• 5引脚SOT - 23封装
• 与MAX6306/09/12引脚兼容，可直接升级

• 监测处理器、ASIC或FPGA的内核及I/O电压
• 个人数字助理（PDA）、掌上电脑
• 嵌入式控制器
• 电信系统
• 电源
• 无线/蜂窝系统
• 网络硬件
