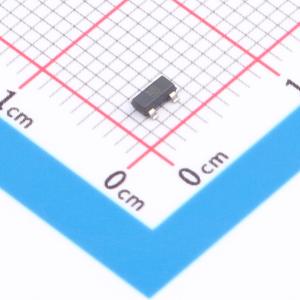

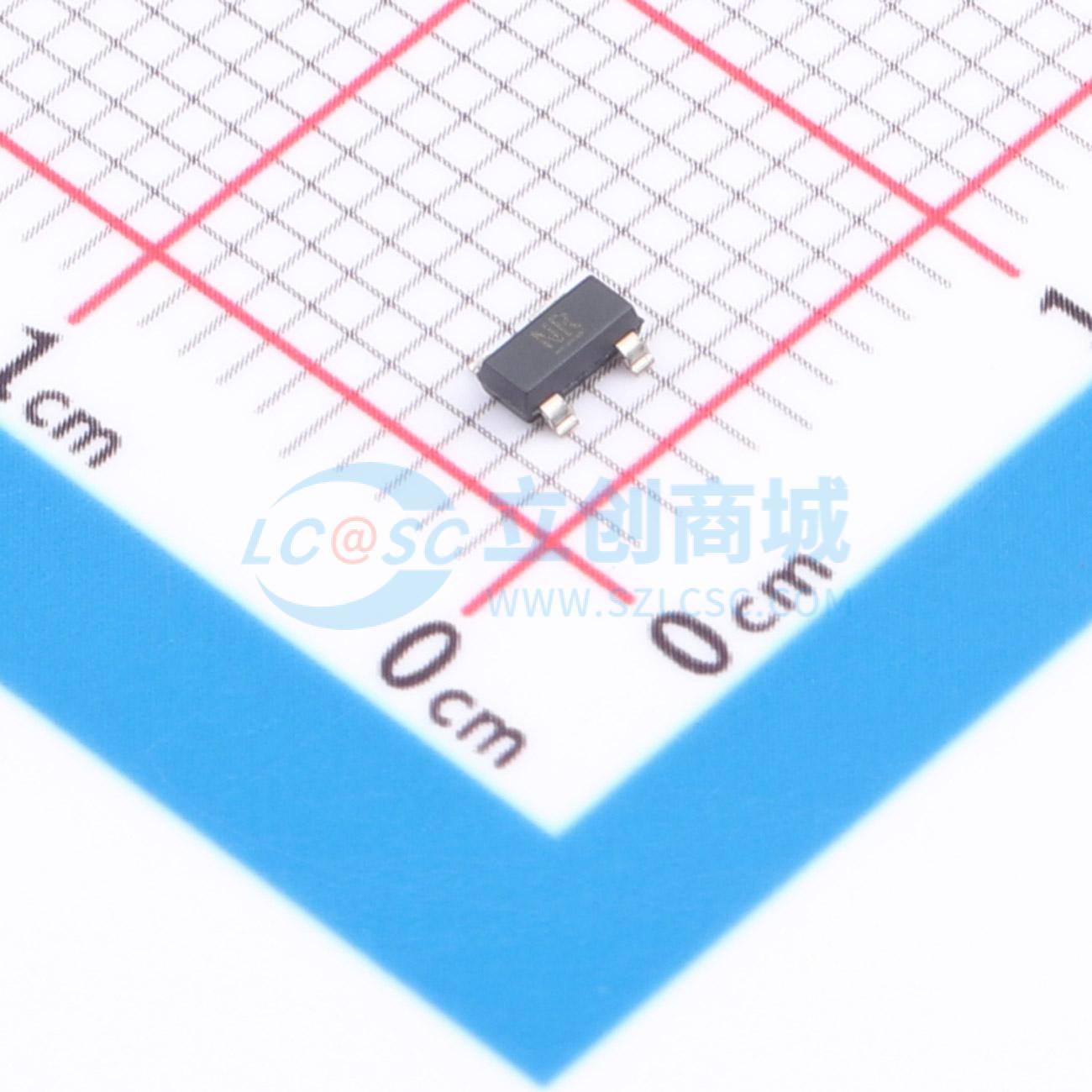

MIC6315-26D3UY-TR

微处理器复位电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC6315是一款低成本的复位发生器电路，用于监测基于微处理器的系统中的电源。该器件的功能是，若电源电压降至指定的复位阈值以下，或/MR引脚被拉低，则触发复位。它提供多种不同的复位阈值，以适配3V、3.3V或5V供电系统
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC6315-26D3UY-TR
商品编号: C145632
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.046309克(g)

商品参数

商品概述

MIC6315是一款低成本的复位发生器电路，用于监控基于微处理器系统中的电源。该器件的功能是，当电源电压降至指定的复位阈值以下或/MR引脚被强制拉低时，输出复位信号。它提供了多种不同的复位阈值，可适配3V、3.3V或5V供电系统。 MIC6315具有一个低电平有效、开漏输出的/RESET引脚。在VCC上升到设计的复位阈值以上后，复位输出信号至少会保持20 ms、140 ms或1100 ms。MIC6315采用4引脚SOT - 143封装。

商品特性

用于3V、3.3V或5V电源的精密电压监控器
当VCC低至1V时，/RESET信号仍然有效
电源电流为5 µA
提供20 ms、140 ms或1100 ms的最小复位脉冲宽度
手动复位输入
采用4引脚SOT - 143封装

应用领域

便携式设备
智能仪器
关键微处理器电源监控
打印机/计算机
嵌入式控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	5uA
