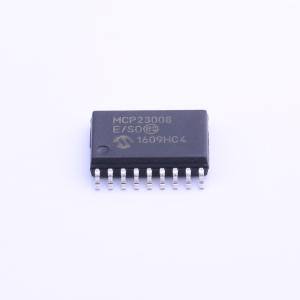

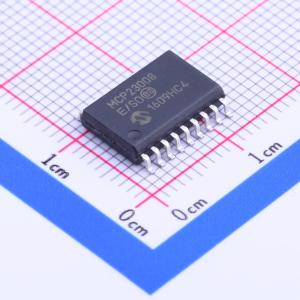

温馨提醒：图片仅供参考，商品以实物为准

MCP23008T-E/SO

8位I/O扩展器带串行接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 8位I/O扩展器，支持I2C接口，具有中断功能和可配置的中断输出。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP23008T-E/SO
商品编号: C145701
商品封装: SOIC-18-300mil
包装方式: 编带
商品毛重: 0.795克(g)

商品参数

商品概述

8位远程双向I/O端口 - I/O引脚默认为输入。高速I2C接口(MCP23008) - 100 kHz - 400 kHz - 1.7 MHz。高速SPI接口(MCP23S08) - 10 MHz。硬件地址引脚 - MCP23008有三个地址引脚，允许总线上最多八个设备；MCP23S08有两个地址引脚，允许使用相同的片选最多四个设备。可配置的中断输出引脚 - 可配置为高电平有效、低电平有效或开漏。可配置的中断源 - 从配置的默认值或引脚变化触发中断。极性反转寄存器用于配置输入端口数据的极性。外部复位输入。低待机电流：1 μA（最大）。工作电压：1.8V至5.5V @ -40°C至+85°C。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	I/O 数量	8
	是否有中断输出	有中断输出
	输出类型	-
	灌电流(IOL)	8.5mA
	拉电流(IOH)	-
	时钟频率(fc)	1.7MHz

	属性	参数值
	支持设备数量	8
	静态电流(Iq)	2uA
	输出高电平(VOH)	-
	输出低电平(VOL)	600mV
	功能特性	复位功能；级联与地址扩展
	工作电压	1.8V~5.5V
	工作温度	-40℃~+125℃
