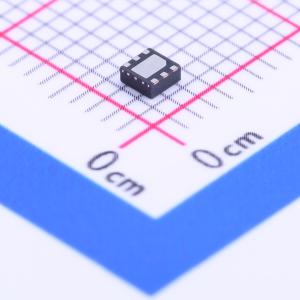

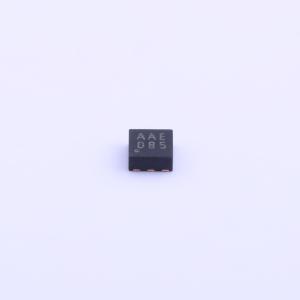

MCP4716A0T-E/MAY

MCP4706/4716/4726 是单通道 8 位、10 位和 12 位带缓冲电压输出的数模转换器 (DAC)，具备非易失性存储器和 I²C 串行接口。该系列也可称为 MCP47X6。 可选择 VREF 引脚或器件的 VDD 作为 DAC 的参考电压。选择 VDD 时，VDD 会在内部连接到 DAC 参考电路。使用 VREF 引脚时，用户可将输出缓冲器的增益设置为 1 或 2。增益为 2 时，VREF 引脚电压应限制在最大 VDD/2。 DAC 寄存器值和配置位可被编程到非易失性存储器 (EEPROM) 中。当器件断电时，非易失性存储器会保存 DAC 寄存器和配置位的值。器件复位（如上电复位）会将这些存储的值锁存到易失性存储器中。 当不需要 DAC 输出电压时，掉电模式可降低系统电流。VOUT 引脚可配置为呈现低、中或高电阻负载。 这些器件具有两线 I²C 兼容串行接口，支持标准 (100 kHz)、快速 (400 kHz) 或高速 (3.4 MHz) 模式。 这些器件提供小型 6 引脚 SOT - 23 和 2x2 mm DFN 封装。

• 输出电压分辨率：12 位：MCP4726；10 位：MCP4716；8 位：MCP4706
• 轨到轨输出
• 快速建立时间，典型值为 6 µs
• DAC 电压参考选项：VDD；VREF 引脚
• 输出增益选项：单位增益 (1x)；仅当使用 VREF 引脚作为电压源时为 2x
• 非易失性存储器 (EEPROM)：自动恢复保存的 DAC 寄存器设置；自动恢复保存的器件配置（电压参考、增益、掉电）
• 掉电模式：断开输出缓冲器；选择 VOUT 下拉电阻 (640 kΩ、125 kΩ 或 1 kΩ)
• 低功耗：正常工作：典型值 210 µA；掉电工作：典型值 60 nA (PD1:PD0 = 11)
• 单电源工作：2.7V 至 5.5V
• I²C 接口：八个可用地址；标准 (100 kbps)、快速 (400 kbps) 和高速 (3.4 Mbps) 模式
• 小型 6 引脚 SOT - 23 和 DFN (2x2) 封装
• 扩展温度范围：-40℃ 至 +125℃

• 设定点或偏移调整
• 传感器校准
• 低功耗便携式仪器
• 电脑外设
• 数据采集系统
• 电机控制
