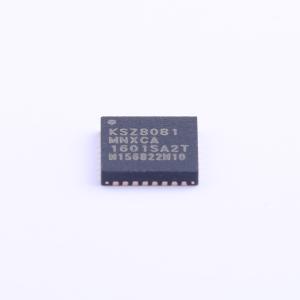

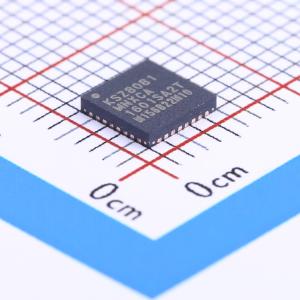

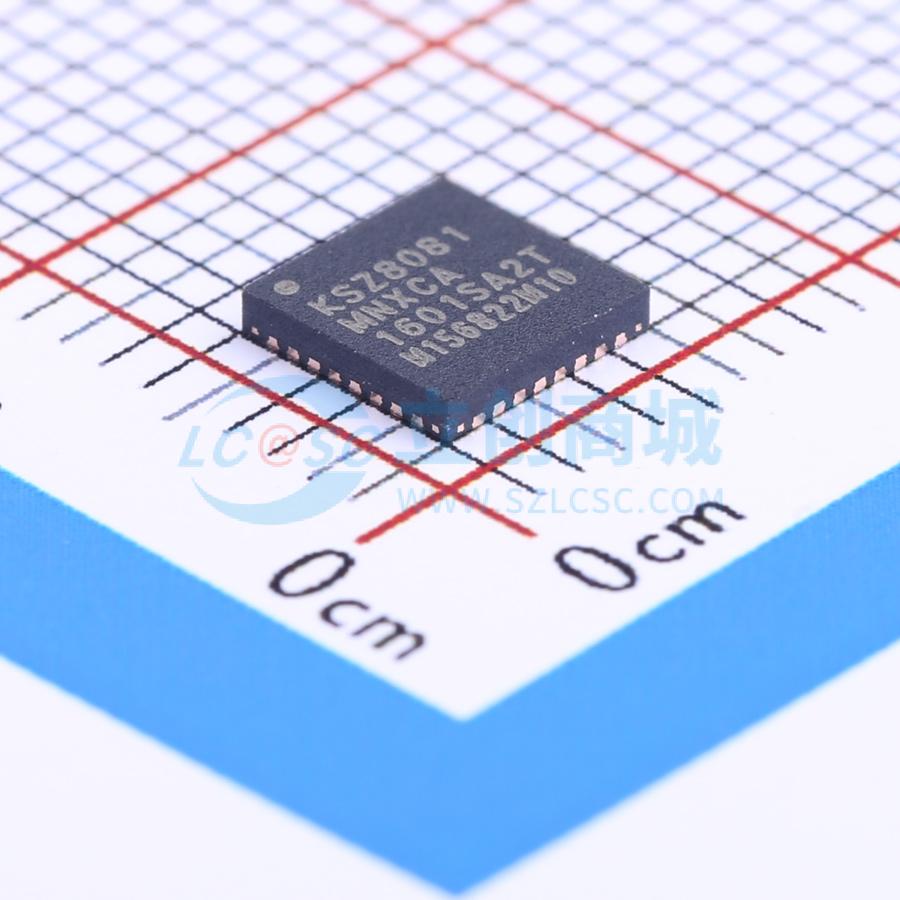

KSZ8081MNXCA

KSZ8081MNX/RNB 10BASE-T/100BASE-TX 物理层收发器

描述: 单芯片10Base-T/100Base-TX IEEE 802.3兼容以太网收发器，支持MII和RMII接口。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ8081MNXCA
商品编号: C145730

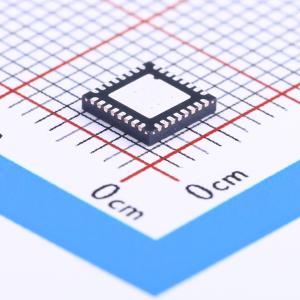

商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.426克(g)

商品参数

商品概述

KSZ8081是一款单电源10BASE-T/100BASE-TX以太网物理层收发器，用于通过标准CAT-5非屏蔽双绞线（UTP）电缆进行数据的传输和接收。它是一种高度集成的PHY解决方案，通过使用片上端接电阻来处理差分对，并集成了低噪声调节器为1.2V核心供电，从而降低了板卡成本并简化了布局。

KSZ8081MNX提供媒体独立接口（MII），而KSZ8081RNB则提供简化的媒体独立接口（RMII），可直接与MII/RMII兼容的以太网MAC处理器和交换机连接。一个25 MHz的晶体用于生成所有所需的时钟，包括KSZ8081RNB使用的50 MHz RMII参考时钟输出。

KSZ8081提供了诊断功能，以便在生产测试和产品部署中便于系统启动和调试。参数NAND树支持能够检测KSZ8081 I/O与板卡之间的故障。基于LinkMD TDR的电缆诊断可以识别出故障的铜缆。

KSZ8081是一个集成的单3.3V供电快速以太网收发器，完全符合IEEE 802.3规范。在铜介质侧，它支持10BASE-T和100BASE-TX，用于通过标准CAT-5 UTP电缆进行数据传输和接收，并支持HP Auto MDI/MDI-X，可靠地检测并纠正直通和交叉电缆。在MAC处理器侧，KSZ8081MNX提供MII，而KSZ8081RNB提供RMII，可直接与MII和RMII兼容的以太网MAC处理器和交换机连接。

MII管理总线选项使MAC处理器能够完全访问KSZ8081的控制和状态寄存器。此外，中断引脚消除了持续轮询的需求。

商品特性

单芯片10Base-T/100Base-TX IEEE 802.3兼容以太网收发器
支持MII接口（KSZ8081MNX）
支持RMII v1.2接口，提供50 MHz参考时钟输出到MAC，并可选择输入50 MHz参考时钟（KSZ8081RNB）
支持100 Mbps铜缆中继器的背靠背模式
用于PHY寄存器配置的MDC/MDIO管理接口
可编程中断输出
用于链路、活动和速度状态指示的LED输出
差分对的片上端接电阻
基线漂移校正
HP Auto MDI/MDI-X可靠检测并纠正直通和交叉电缆连接，支持禁用和启用选项
自动协商以自动选择最高链路速度（10/100 Mbps）和双工模式（半双工/全双工）
电源关闭和节能模式
LinkMD TDR基电缆诊断以识别故障铜缆
参数NAND树支持芯片I/O与板之间的故障检测
HBM ESD等级6 kV
用于诊断的环回模式
单3.3V电源，VDD I/O选项为1.8V、2.5V或3.3V
内置1.2V稳压器为核心供电
提供32引脚5 mm x 5 mm QFN封装

应用领域

游戏机
IP电话
IP机顶盒
IP电视
LOM
打印机

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/托盘，最小起订量 1 个)

个

起订量：1 个1个/托盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	以太网收发器
	应用功能	PHY收发器
	通道数	-
	MAC接口	MII；RMII

	属性	参数值
	以太网速率标准	10BASE-T；100BASE-TX
	数据速率	10Mbit/s；100Mbit/s
	工作电压	3.3V
	工作温度	-40℃~+85℃
