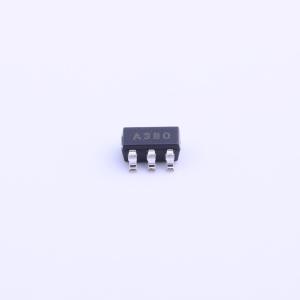

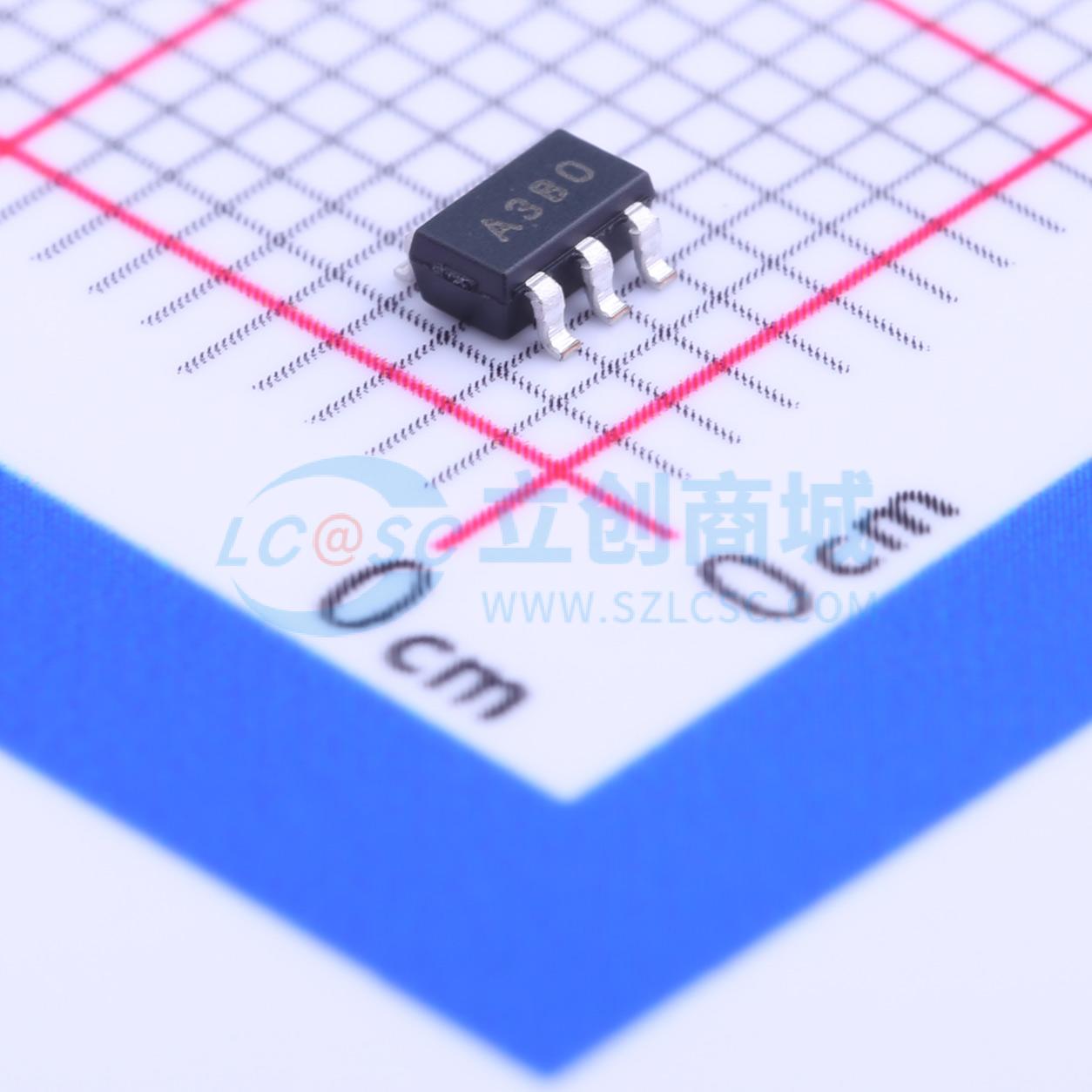

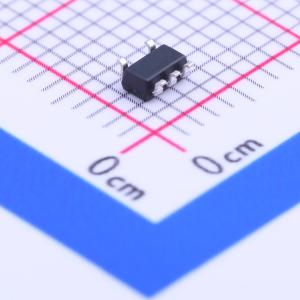

TC1014-3.0VCT713

3V 50mA 6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TC1014/TC1015/TC1185是高精度（典型值±0.5%）的CMOS器件，用于替代如LP2980等较旧的（双极型）低压差稳压器。这些器件专为电池供电系统设计，其CMOS结构消除了无用的接地电流，显著延长了电池使用寿命。满载时的总电源电流典型值为50μA（比双极型稳压器低20至60倍）。这些器件的主要特性包括超低噪声运行（外加可选的旁路输入）、对负载阶跃变化的快速响应以及极低的压差电压——满载时典型值分别为85mV（TC1014）、180mV（TC1015）和270mV（TC1185）。当关断输入为低电平时，电源电流降至0.5μA（最大值），输出电压VOUT降至零。器件集成了过温保护和过流保护功能。 TC1014/TC1015/TC1185仅需1μF的输出电容即可保持稳定，最大输出电流分别为50mA、100mA和150mA。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC1014-3.0VCT713
商品编号: C145709
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

TC1014/TC1015/TC1185是高精度（典型值±0.5%）的CMOS器件，用于替代如LP2980等较旧的（双极型）低压差稳压器。这些器件专为电池供电系统设计，其CMOS结构消除了无用的接地电流，显著延长了电池使用寿命。满载时的总电源电流典型值为50μA（比双极型稳压器低20至60倍）。这些器件的主要特性包括超低噪声运行（外加可选的旁路输入）、对负载阶跃变化的快速响应以及极低的压差电压——满载时典型值分别为85mV（TC1014）、180mV（TC1015）和270mV（TC1185）。当关断输入为低电平时，电源电流降至0.5μA（最大值），输出电压VOUT降至零。器件集成了过温保护和过流保护功能。 TC1014/TC1015/TC1185仅需1μF的输出电容即可保持稳定，最大输出电流分别为50mA、100mA和150mA。

商品特性

极低的电源电流[典型值50μA]
极低的压差电压
可选50mA（TC1014）、100mA（TC1015）和150mA（TC1016）输出
高输出电压精度
标准或定制输出电压
节能关断模式
用于超低噪声运行的参考旁路输入
过流和过温保护
节省空间的5引脚SOT - 23A封装
与双极型稳压器引脚兼容的升级产品

应用领域

电池供电系统
便携式计算机
医疗仪器
仪表
蜂窝/GSM/PHS手机
开关电源的线性后置稳压器
寻呼机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	3V
	输出电流	50mA
	电源纹波抑制比(PSRR)	64dB@(1kHz)
	压差	85mV@(50mA)

	属性	参数值
	静态电流(Iq)	50uA
	噪声	-
	功能特性	噪声旁路端子；使能控制；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
