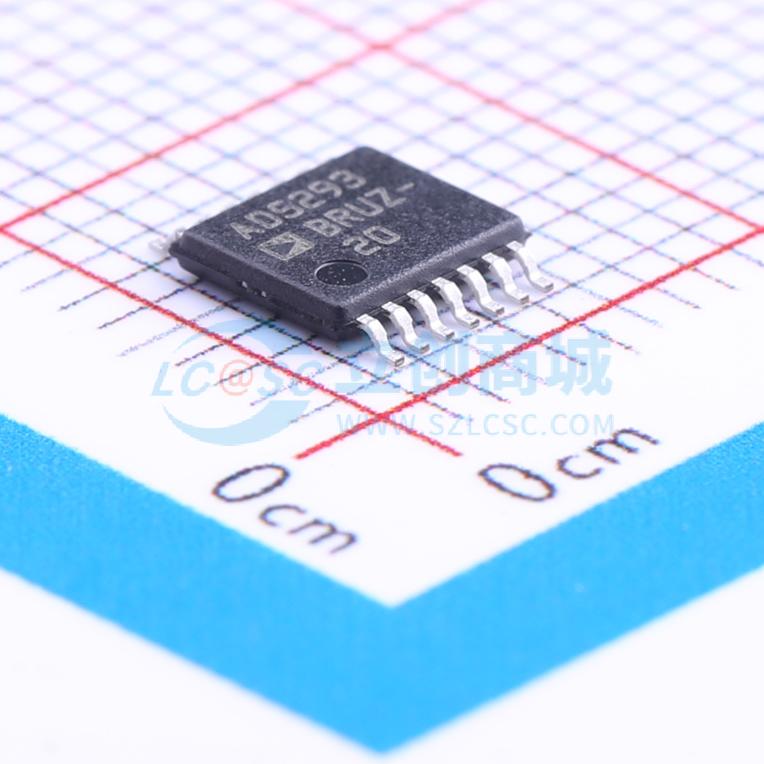

AD5293BRUZ-20

单通道、1%端到端电阻容差（R-Tol）、1024位数字电位计

品牌名称: ADI(亚德诺)
商品型号: AD5293BRUZ-20
商品编号: C141816
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.117克(g)

商品参数

商品概述

AD5293是一款单通道、1024抽头的数字电位器（在本数据手册中，术语“数字电位器”和“RDAC”可互换使用），其端到端电阻容差误差小于1%。AD5293与机械电位器具有相同的电子调节功能，且分辨率更高、固态可靠性更强，还具备出色的低温系数性能。该器件能够在高电压下工作，支持±10.5 V至±15 V的双电源供电以及21 V至30 V的单电源供电。 AD5293保证具有业界领先的±1%低电阻容差误差，标称温度系数为35 ppm/℃。低电阻容差特性简化了开环应用以及精密校准和容差匹配应用。 AD5293采用紧凑的14引脚TSSOP封装。该器件保证能在-40℃至+105℃的扩展工业温度范围内工作。

商品特性

单通道、1024抽头分辨率
标称电阻值为20 kΩ、50 kΩ和100 kΩ
校准后标称电阻容差为7%（电阻性能模式）
变阻器模式温度系数：35 ppm/℃
分压器温度系数：5 ppm/℃
单电源供电：9 V至33 V
双电源供电：±9 V至±16.5 V
兼容SPI的串行接口
抽头设置回读功能

应用领域

替代机械电位器
仪器仪表：增益和失调调节
可编程电压-电流转换
可编程滤波器、延迟和时间常数
可编程电源
替代低分辨率DAC
传感器校准

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字电位器
	阻值	20kΩ
	抽头数	1024
	通道数	1
	精度	±1%
	工作电压	9V~33V

	属性	参数值
	接口类型	SPI
	温度系数	35ppm/℃
	工作温度	-40℃~+105℃
	阻值变化	线性
	带宽	520kHz
