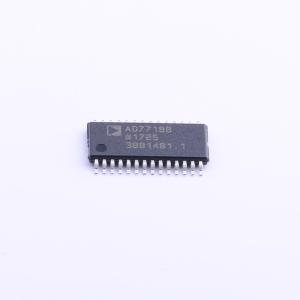

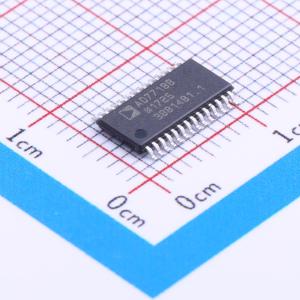

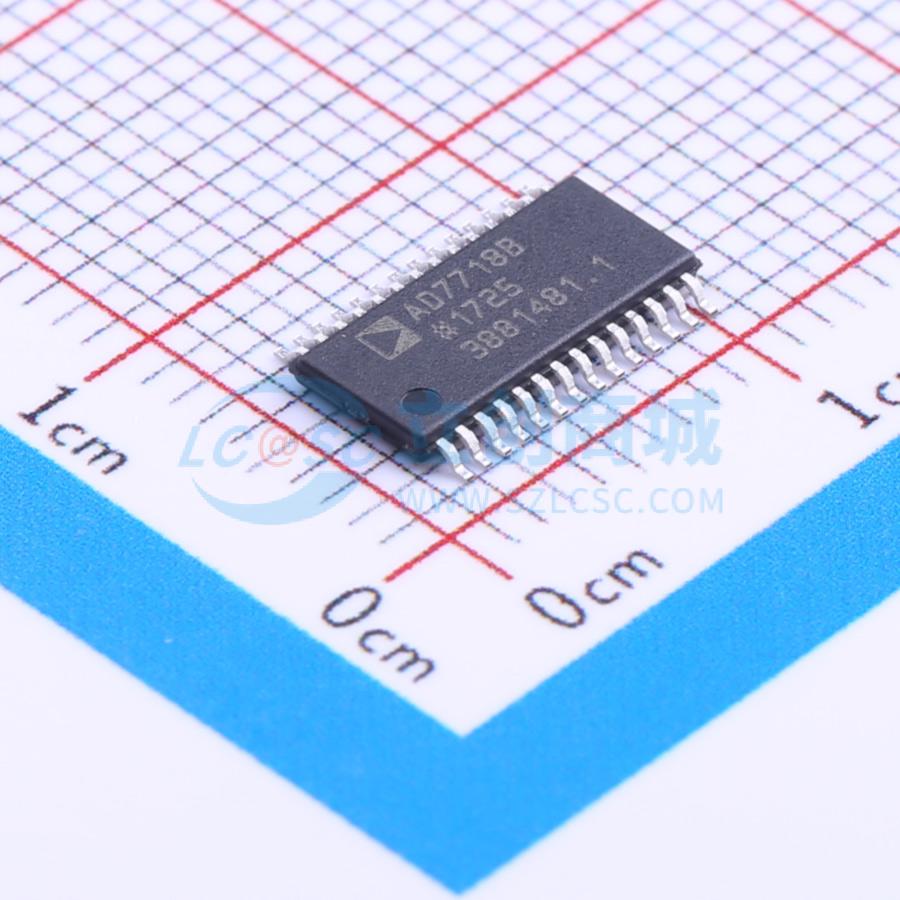

温馨提醒：图片仅供参考，商品以实物为准

AD7718BRUZ-REEL7

24位、8/10通道、低电压、低功耗、Σ-Δ型ADC

描述: 低功耗、高分辨率Σ-Δ模数转换器，具有8/10个通道，可配置为4/5个全差分输入通道或8/10个伪差分输入通道。
品牌名称: ADI(亚德诺)
商品型号: AD7718BRUZ-REEL7
商品编号: C141817
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.224克(g)

商品参数

商品概述

AD7708/AD7718是用于低频测量应用的完整模拟前端。AD7718包含一个带PGA的24位Σ-∆ ADC，可配置为4/5个全差分输入通道或8/10个伪差分输入通道。器件上的两个引脚可配置为模拟输入或参考输入。AD7708是AD7718的16位版本。使用这些ADC可直接转换20 mV至2.56 V的输入信号范围。信号可直接从传感器转换，无需信号调理。该器件由32 kHz晶体驱动，片上PLL产生所需的内部工作频率。该器件的输出数据速率可通过软件编程。该器件的峰峰值分辨率随编程增益和输出数据速率而变化。该器件采用单3 V或5 V电源供电。当采用3 V电源供电时，该器件的典型功耗为3.84 mW。两款器件引脚兼容，允许从16位升级到24位而无需修改硬件。AD7708/AD7718采用28引脚SOIC和TSSOP封装。

商品特性

8/10通道、高分辨率ADC
AD7708具有16位分辨率
AD7718具有24位分辨率
工厂校准
单转换周期设置
可编程增益前端
同时抑制50 Hz和60 Hz
VREF选择允许进行绝对和比例测量
可针对模拟性能<CHOP = 0>或通道吞吐量<CHOP = 1>优化操作
三线串行接口
与SPI、QSPI、MICROWIRE和DSP兼容
SCLK上有施密特触发器
适用于单3 V和5 V电源操作
正常模式：3 V时典型值为1.28 mA
掉电模式：30 μA（32 kHz晶体运行）
片上功能：轨到轨输入缓冲器和PGA、2位数字I/O端口

应用领域

工业过程控制
仪器仪表
压力传感器
便携式仪器
智能变送器
数据采集
可编程逻辑控制器
单端输入转换
组合比例和绝对值测量系统
在多路复用数据采集系统中优化吞吐量的同时最大程度抑制50 Hz和60 Hz

数据手册PDF

放大查看下载PDF

交货周期

订货70-90个工作日

购买数量

(1000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	19.79Hz
	通道数	10

	属性	参数值
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	-
	工作温度	-40℃~+85℃
