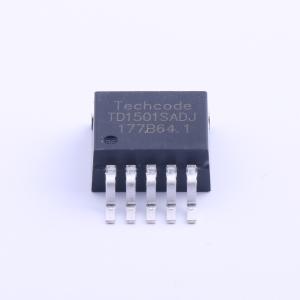

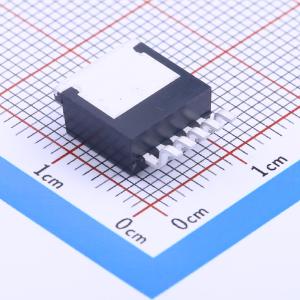

温馨提醒：图片仅供参考，商品以实物为准
TD1501SADJ
3A、150KHz PWM降压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 耐压45V 输出可调 3A电流异步降压DC/DC
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1501SADJ
- 商品编号
- C141857
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~45V | |
| 输出电压 | 1.23V~43V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD1501 是一系列易于使用的固定和可调降压（buck）开关模式电压调节器。这些器件有 3.3V、5V 固定输出电压版本以及可调输出版本。两个版本都能够驱动 3A 负载，且具有出色的线性和负载调节能力。
商品特性
- 3.3V、5V 和可调输出版本
- 输出可在 1.23V 至 43V 范围内调节
- 固定 150KHz 频率内部振荡器
- 保证 3A 输出负载电流
- 输入电压范围高达 45V
- 低功耗待机模式，静态电流（IQ）典型值为 80μA
- 具备 TTL 关断功能
- 出色的线性和负载调节能力
- 仅需 4 个外部元件
- 高效率
- 热关断和限流保护
- 提供 TO - 220B/TO220 和 TO - 263 封装
应用领域
- 简单高效的降压调节器
- 板载开关调节器
- 正转负转换器
- LCD 显示器和 LCD 电视
- DVD 录像机和 PDP 电视
- 电池充电器
- 为微处理器降压至 3.3V
