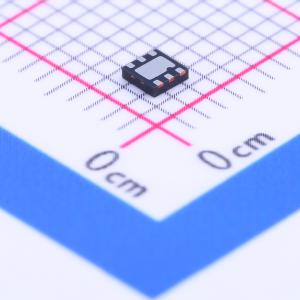

温馨提醒：图片仅供参考，商品以实物为准

ADP122ACPZ-3.3-R7

5.5 V输入、300 mA、低静态电流、CMOS线性调节器，提供固定输出电压

品牌名称: ADI(亚德诺)
商品型号: ADP122ACPZ-3.3-R7
商品编号: C141901
商品封装: LFCSP-6-UD(2x2)
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

商品概述

ADP122/ADP123是低静态电流、低压差线性稳压器。它们设计用于2.3 V至5.5 V的输入电压范围，可提供高达300 mA的输出电流。在300 mA负载下，85 mV的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。满载时仅170 μA的低静态电流使ADP122非常适合电池供电的便携式设备。 ADP122可提供31种从1.75 V至3.3 V的固定输出电压。ADP123是该器件的可调版本，可通过外部分压器将输出电压设置在0.8 V至5.0 V之间。 ADP122/ADP123专门设计为使用仅1 μF的小型陶瓷输入和输出电容即可稳定工作，以满足高性能、空间受限应用的需求。 ADP122/ADP123具有内部软启动功能，可实现350 μs的恒定启动时间。短路保护和热过载保护电路可防止在恶劣条件下器件受损。ADP122/ADP123采用小型5引脚TSOT封装和6引脚LFCSP封装，可实现最小占位面积，以满足各种便携式应用的需求。

商品特性

输入电压范围：2.3 V至5.5 V
最大输出电流300 mA
固定和可调输出电压版本
极低的压差电压：300 mA负载下为85 mV
低静态电流：无负载时为45 μA
低关断电流：< 1 μA
初始精度：±1%
提供多达31种从1.75 V至3.3 V的固定输出电压选项
可调输出电压范围为0.8 V至5.0 V（ADP123）
出色的电源抑制比（PSRR）性能：100 kHz时为60 dB
出色的负载/线路瞬态响应
针对1.0 μF小型陶瓷电容进行了优化
限流和热过载保护
逻辑控制使能
紧凑封装：5引脚TSOT和6引脚2 mm × 2 mm LFCSP

应用领域

数码相机和音频设备
便携式和电池供电设备
自动抄表（AMR）仪表
GPS和定位管理单元
医疗仪器
销售点设备

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	85mV@(300mA)

	属性	参数值
	静态电流(Iq)	45uA
	噪声	55uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
