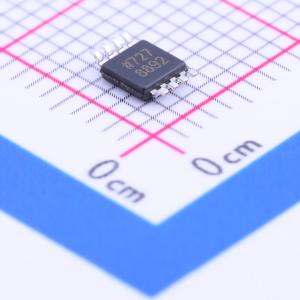

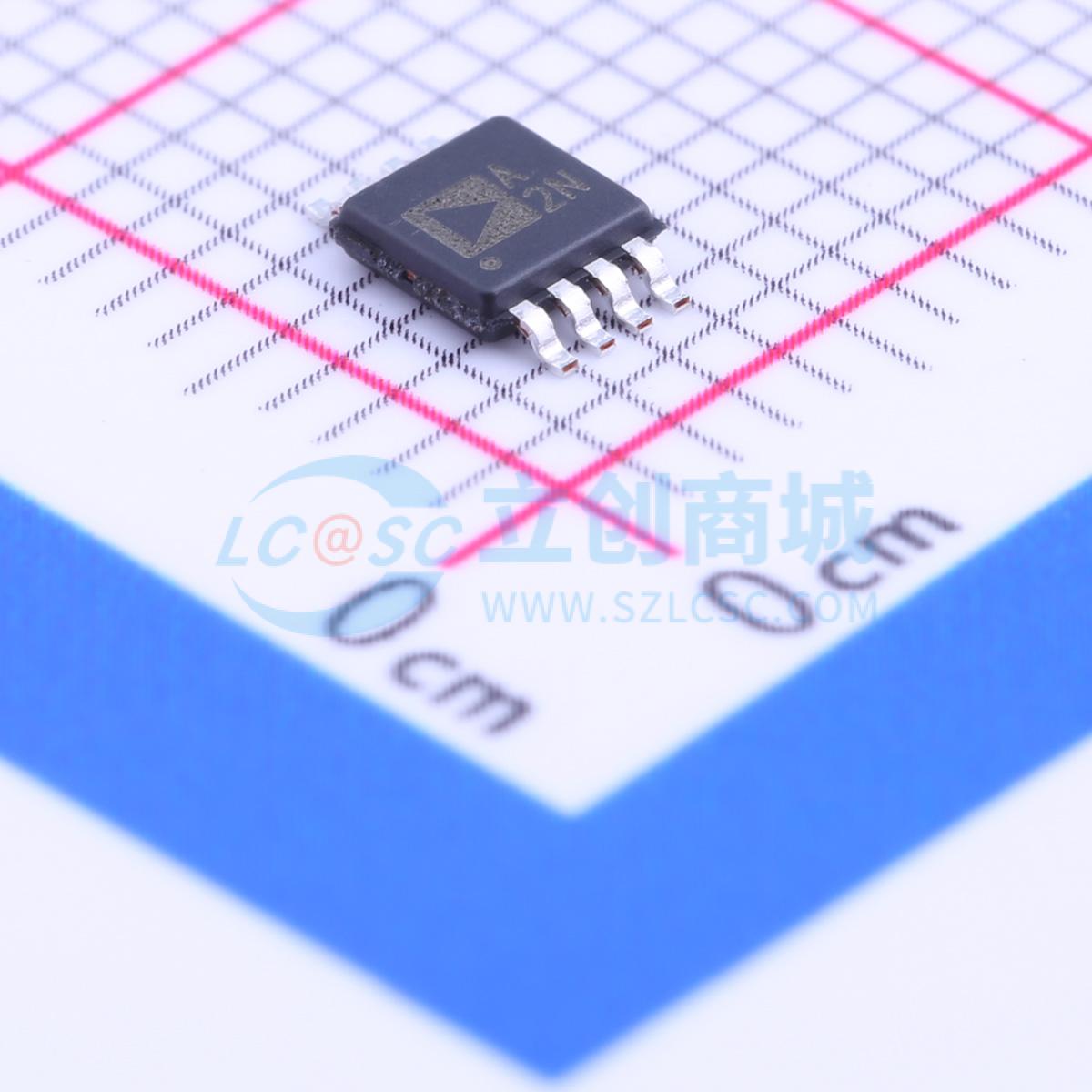

温馨提醒：图片仅供参考，商品以实物为准
AD8657ARMZ-R7
22 uA, RRIO, CMOS, 18 V 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 18V、22μA、45NV/√HZ、精密、RRIO、双通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8657ARMZ-R7
- 商品编号
- C141918
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 230kHz | |
| 输入失调电压(Vos) | 350uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 80V/ms | |
| 输入偏置电流(Ib) | 20pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 40pA | |
| 噪声密度(eN) | 50nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 22uA | |
| 输出电流 | 12mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~18V | |
| 双电源(Vee~Vcc) | -9V~-1.35V；1.35V~9V |
商品概述
AD8657/AD8659 分别为双路和四路微功耗、精密、轨到轨输入/输出放大器，针对低功耗和宽工作电源电压范围应用进行了优化。 AD8657/AD8659 的工作电压范围为 2.7 V 至 18 V，典型静态电源电流为 18 μA。这些器件采用了专利微调技术，可实现低失调电压。AD8657/AD8659 还具有很强的抗电磁干扰能力。 低电源电流、低失调电压、极低的输入偏置电流、宽电源范围以及轨到轨输入和输出的特性，使 AD8657/AD8659 非常适合过程和电机控制应用中的电流监测。其精密的规格特性使这些器件非常适合用于传感器前端或无线或远程传感器或发射器中的高阻抗输入源的直流增益和缓冲。 AD8657/AD8659 的工作温度范围为扩展工业温度范围 -40°C 至 +125°C。AD8657 提供 8 引脚 MSOP 封装和 8 引脚 LFCSP 封装；AD8659 提供 14 引脚 SOIC 封装和 16 引脚 LFCSP 封装。
商品特性
- 高压（18 V）下微功耗：最大 22 μA
- 低失调电压：最大 350 μV
- 低输入偏置电流：最大 20 pA
- 增益带宽积：典型值为 Av = 100 时 230 kHz
- 单位增益交越频率：230 kHz
- -3 dB 闭环带宽：305 kHz
- 单电源工作：2.7 V 至 18 V
- 双电源工作：±1.35 V 至 ±9 V
- 单位增益稳定
- 出色的抗电磁干扰能力
应用领域
- 便携式操作系统
- 电流监测器
- 4 mA 至 20 mA 环路驱动器
- 缓冲/电平转换
- 多极点滤波器
- 远程/无线传感器
- 低功耗跨阻放大器
