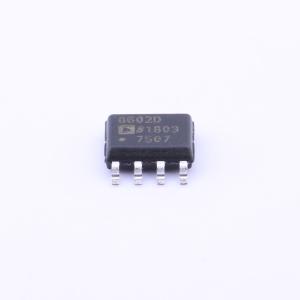

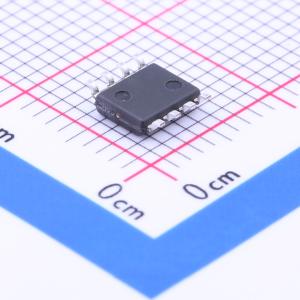

温馨提醒：图片仅供参考，商品以实物为准
AD8602DRZ
具有极低失调电压的DigiTrim™轨到轨输入和输出双通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8601、AD8602和AD8604分别为单通道、双通道和四通道轨到轨输入输出单电源放大器，具有极低失调电压和宽信号带宽的特点。这些放大器采用了一种全新的专利微调技术，无需激光微调即可实现卓越性能。所有器件均经过全面的规格测试，可在3 V至5 V单电源下工作
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8602DRZ
- 商品编号
- C144276
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 8.2MHz | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电压(Vos) | 1.3mV | |
| 共模抑制比(CMRR) | 65dB | |
| 压摆率(SR) | 6V/us | |
| 输出电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 33nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
AD8601、AD8602和AD8604分别为单通道、双通道和四通道的轨到轨输入输出单电源放大器，具有极低的失调电压和较宽的信号带宽。这些放大器采用了一种新的专利微调技术，无需激光微调即可实现卓越性能。所有器件均经过全面规格测试，可在3V至5V单电源下工作。
低失调、极低的输入偏置电流和高速特性的结合，使这些放大器适用于各种应用。滤波器、积分器、二极管放大器、分流电流传感器和高阻抗传感器都能从这些性能特性的组合中受益。音频和其他交流应用则得益于其宽带宽和低失真特性。对于对成本最为敏感的应用，D级产品以较低的价格提供交流性能，同时直流精度稍低。
这些放大器的应用包括便携式设备的音频放大、便携式电话耳机、条形码扫描仪、便携式仪器、蜂窝功率放大器（PA）控制和多极点滤波器。
输入和输出均能实现轨到轨摆幅的特性，使设计人员能够在单电源系统中对CMOS模数转换器（ADC）、数模转换器（DAC）、专用集成电路（ASIC）和其他宽输出摆幅器件进行缓冲。
商品特性
- 低失调电压：最大500 μV
- 单电源工作：2.7 V至5.5 V
- 低电源电流：每个放大器750 μA
- 宽带宽：8 MHz
- 压摆率：δV/μS
- 低失真
- 无相位反转
- 低输入电流
- 单位增益稳定
- 符合汽车应用要求
应用领域
- 电流检测
- 条形码扫描仪
- 功率放大器（PA）控制
- 电池供电仪器
- 多极点滤波器
- 传感器
- 专用集成电路（ASIC）输入或输出放大器
- 音频
