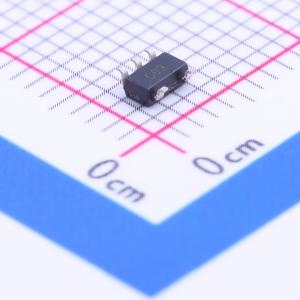

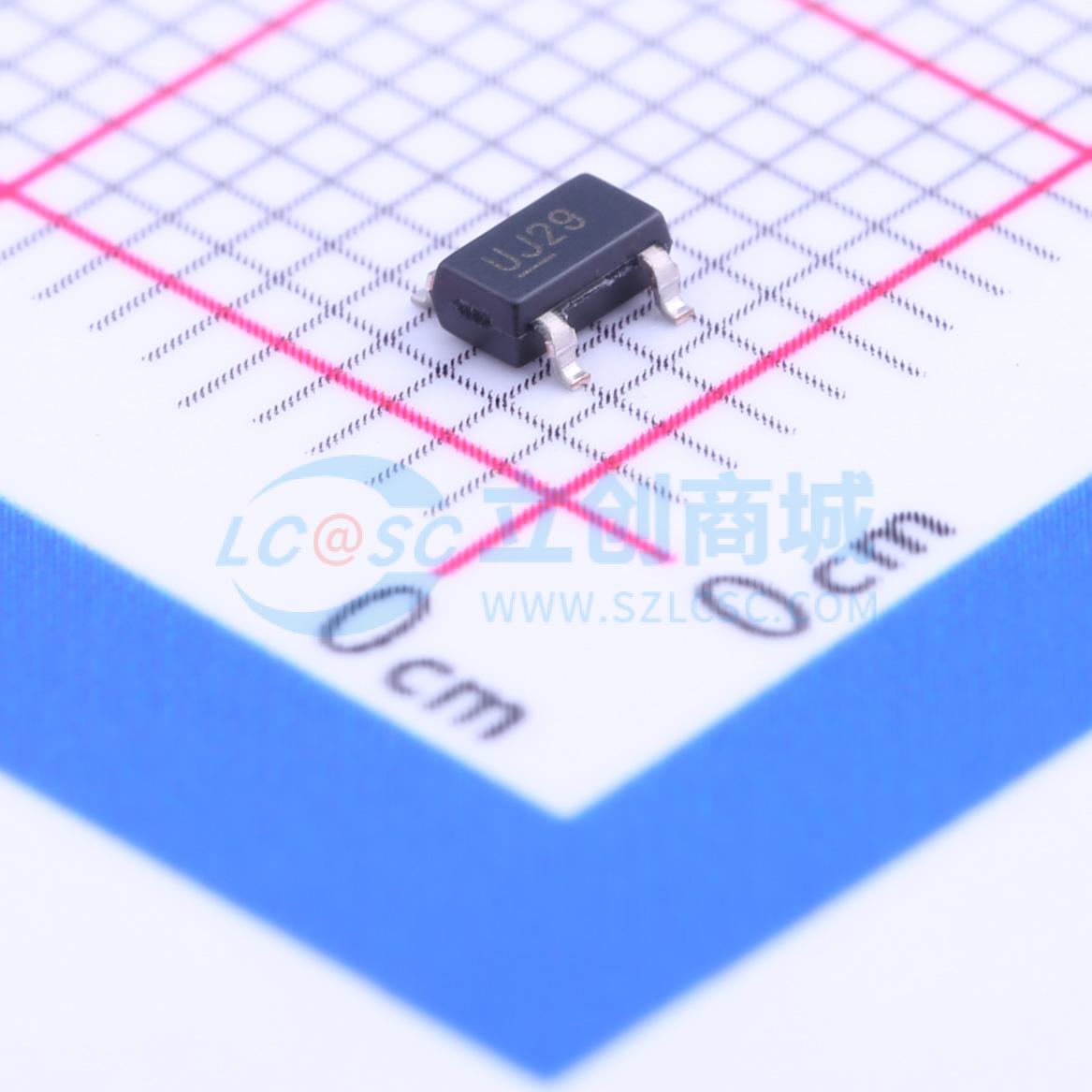

MIC2775-29YM5-TR

SMT扩展库PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2775-29YM5-TR
商品编号: C144286
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

MIC2775是一款电源监控器，采用紧凑的5引脚SOT封装，可提供欠压监测、手动复位功能和上电复位信号生成。其特性包括欠压检测器、延迟发生器、手动复位输入以及高电平有效和低电平有效复位输出。欠压检测器将VDD与固定阈值进行比较，有十种工厂预设阈值可供选择。上电时以及输入电压降至参考电压以下的任何时候，复位输出至少保持140ms的有效状态。在输入电压随后回升至阈值边界以上后，复位输出将在超时期间内保持有效。通过使能手动复位输入/MR，可随时产生复位信号。释放/MR后，复位输出将至少保持140ms的有效状态。/MR输入还可用于将MIC2775与现有的电源监控电路或其他监控器进行级联。内置迟滞功能，可防止因噪声引起的抖动。典型电源电流超低，仅为3.5μA。

商品特性

监控电源的欠压状况
可选工厂预设阈值
生成至少140ms的上电复位脉冲
具备手动复位功能
提供高电平有效和低电平有效复位输出
/RST输出在低至1.2V时仍有效
电源电流超低，典型值为3.5μA
可抑制短暂的输入瞬变
无需外部元件
采用超小型5引脚SOT - 23封装

应用领域

监控处理器内核和输入/输出电压
计算机系统
个人数字助理（PDA）、掌上电脑
嵌入式控制器
电信系统
电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏；推挽
	工作电压	1.5V~5.5V
	复位有效电平	低电平有效；高电平有效
	阈值电压	2.9V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+85℃@(Ta)
