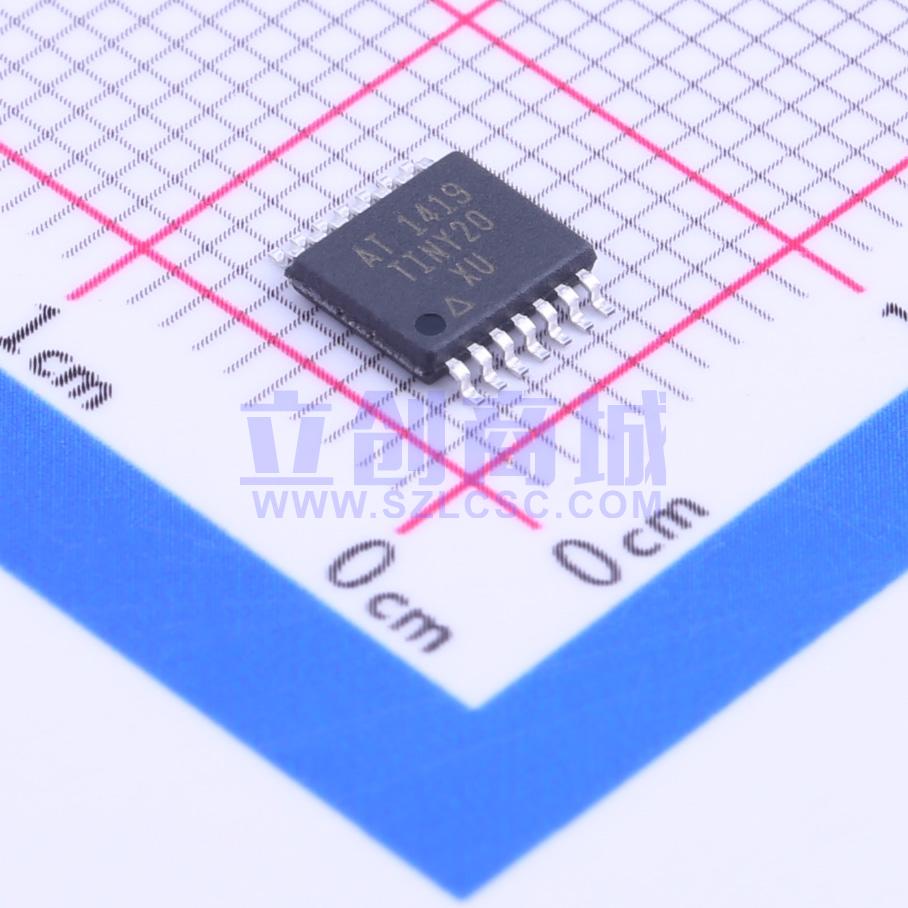

ATTINY20-XU

ATtiny20 是一款基于紧凑型增强 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATtiny20 可以实现接近每 MHz 1 MIPS 的吞吐量，使系统设计人员能够优化功耗与处理速度之间的平衡。AVR 核心结合了丰富的指令集、16 个通用工作寄存器和系统寄存器。所有寄存器都直接连接到算术逻辑单元 (ALU)，允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构紧凑且代码效率高，同时实现了比传统 CISC 微控制器快十倍的吞吐量。

ATtiny20 提供以下特性：

• 2K 字节的系统内可编程闪存
• 128 字节的 SRAM
• 十二个通用 I/O 线
• 16 个通用工作寄存器
• 带有两个 PWM 通道的 8 位定时器/计数器
• 带有两个 PWM 通道的 16 位定时器/计数器
• 内部和外部中断
• 八通道、10 位 ADC
• 带有内部振荡器的可编程看门狗定时器
• 从机两线接口
• 主/从串行外设接口
• 内部校准振荡器
• 四种软件可选的节能模式

该设备包括以下节能模式：

• 空闲模式：停止 CPU 运行，同时允许定时器/计数器、ADC、模拟比较器、SPI、TWI 和中断系统继续运行
• ADC 降噪模式：通过停止 CPU 和除 ADC 之外的所有 I/O 模块来最小化 ADC 转换期间的开关噪声
• 掉电模式：寄存器保持其内容，所有芯片功能被禁用，直到下一个中断或硬件复位
• 待机模式：振荡器运行而设备其余部分处于睡眠状态，从而实现快速启动与低功耗相结合

该设备采用 Atmel 的高密度非易失性存储技术制造。片上、系统内可编程闪存允许使用传统的非易失性存储器编程器对程序存储器进行重新编程。
