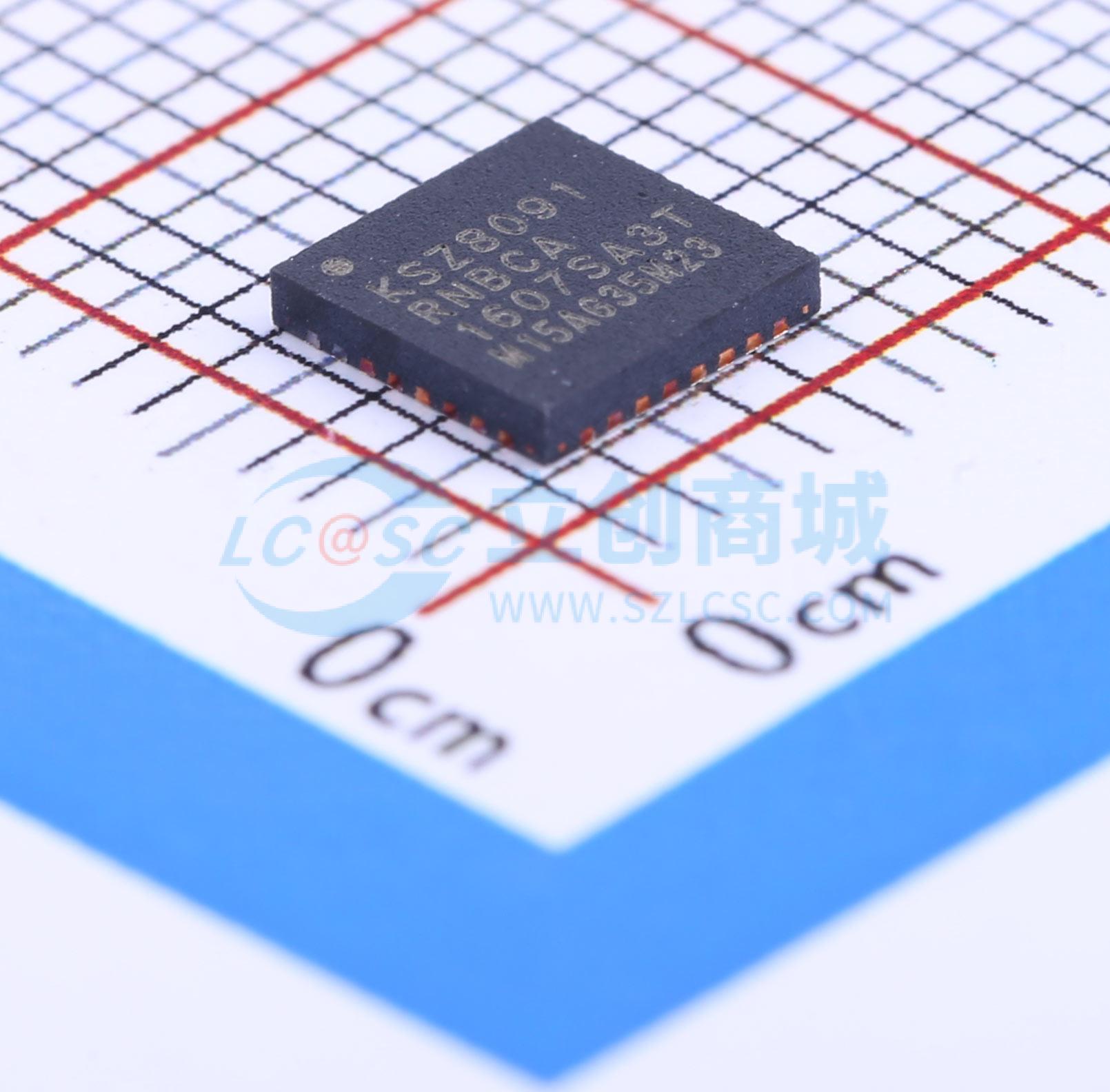

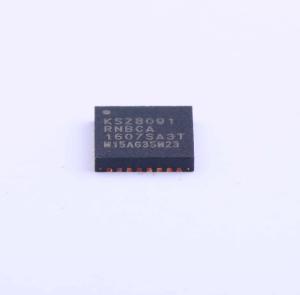

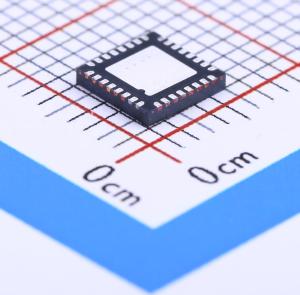

KSZ8091RNBCA

KSZ8091 是一种单电源 10BASE-T/100BASE-TX 以太网物理层收发器，用于通过标准 CAT-5 非屏蔽双绞线 (UTP) 电缆进行数据传输和接收。

KSZ8091 是一种高度集成的物理层解决方案。它通过使用片上端接电阻来减少差分对的成本，并集成了一个低噪声稳压器为 1.2V 核心供电，同时提供了灵活的 1.8/2.5/3.3V 数字 I/O 接口，从而降低了电路板成本并简化了布局。

KSZ8091MNX 提供了介质独立接口 (MII)，而 KSZ8091RNB 则提供了简化的介质独立接口 (RMII)，可以直接与 MII/RMII 兼容的以太网 MAC 处理器和交换机连接。

节能以太网 (EEE) 在空闲流量期间进一步节省功耗，而局域网唤醒 (WOL) 机制使 KSZ8091 能够唤醒处于待机模式的系统。

KSZ8091 提供了诊断功能，以方便在生产和产品部署中的系统启动和调试。参数 NAND 树支持可在 KSZ8091 I/O 和电路板之间进行故障检测。LinkMD TDR 基于电缆诊断可以识别出故障的铜缆。

KSZ8091MNX 和 KSZ8091RNB 可提供 32 引脚、无铅 QFN 封装。

• 单芯片 10BASE-T/100BASE-TX IEEE 802.3 兼容以太网收发器
• MII 接口支持 (KSZ8091MNX)
• RMII v1.2 接口支持，提供 50 MHz 参考时钟输出到 MAC，并可选择输入 50 MHz 参考时钟 (KSZ8091RNB)
• 支持背靠背模式的 100 Mbps 铜线中继器
• 用于 PHY 寄存器配置的 MDC/MDIO 管理接口
• 可编程中断输出
• 用于链路和活动状态指示的 LED 输出，以及 KSZ8091RNB 的速度指示
• 差分对的片上端接电阻
• 基线漂移校正
• HP 自动 MDI/MDI-X 可可靠检测并纠正直通和交叉电缆连接，并具有禁用和启用选项
• 自动协商以自动选择最高链路速度（10/100 Mbps）和双工模式（半双工/全双工）
• 支持节能以太网（EEE），包括低功耗空闲（LPI）模式和时钟停止（仅 MII 版本）用于 100BASE-TX 和传输幅度降低（10BASE-Te 选项）
• 支持唤醒局域网（WOL），可通过魔术包、链路状态变化或鲁棒自定义包检测
• HBM ESD 等级（6 kV）
• 关机和节能模式
• LinkMD TDR 基于电缆诊断以识别故障铜缆
• 参数 NAND 树支持以检测芯片 I/O 和板之间的故障
• 用于诊断的环回模式
• 单 3.3V 电源，V_DD I/O 选项为 1.8V、2.5V 或 3.3V
• 内置 1.2V 核心稳压器
• 提供 32 引脚 5 mm x 5 mm QFN 封装

• 游戏机
• IP电话
• IP机顶盒
• IP电视
• LOM
• 打印机
