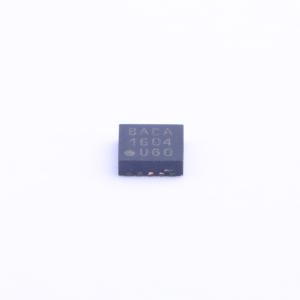

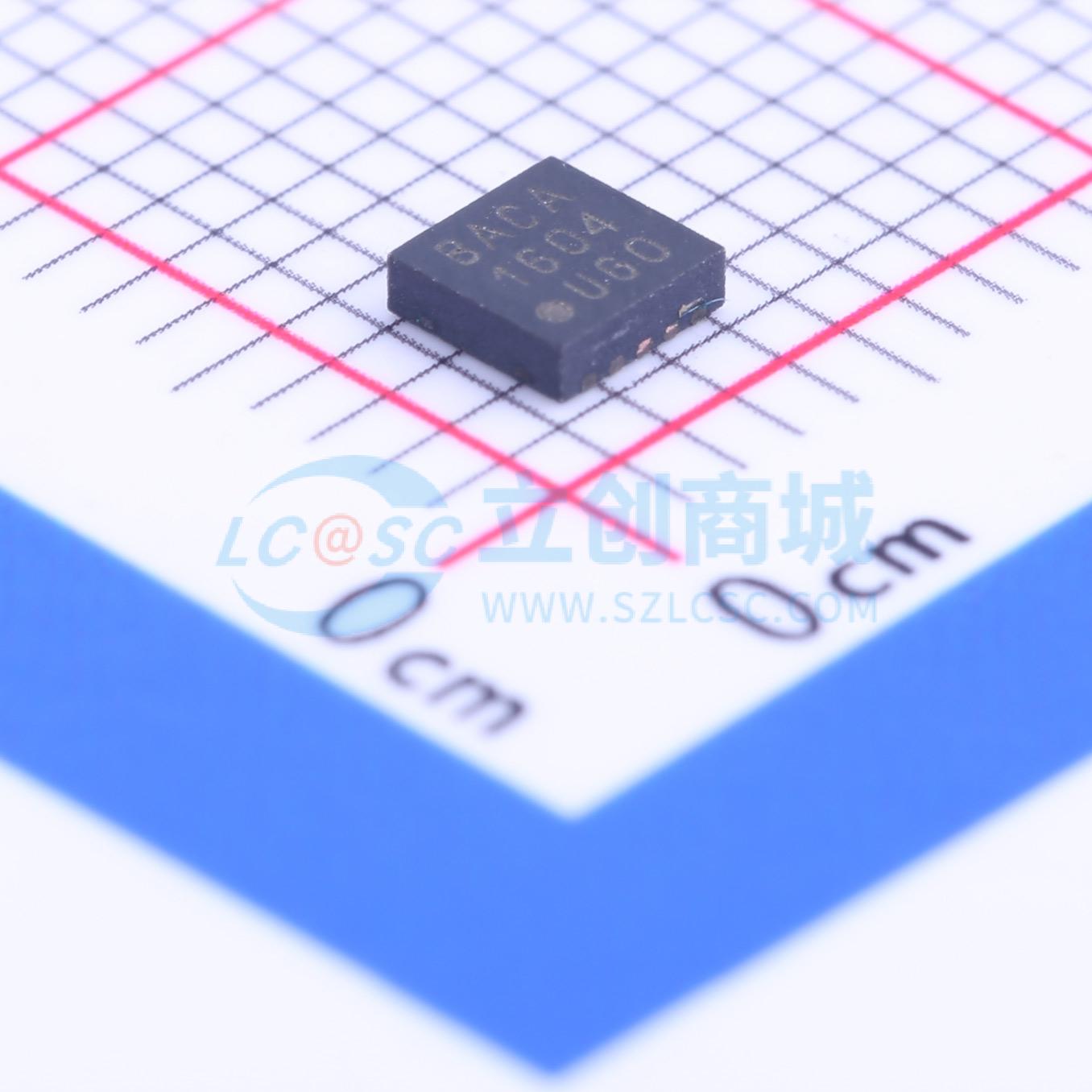

MCP73838-FCI/MF

MCP73837和MCP73838器件是完全集成的线性锂离子/锂聚合物电池充电器，具备自主电源选择功能。凭借其小巧的物理尺寸和极少的外部元件需求，MCP73837/8非常适合便携式应用。 MCP73837/8会自动选择USB端口或交流适配器作为系统的电源。对于由USB端口供电的系统，MCP73837/8严格遵循USB规范规定的电流限制。主微控制器可从100 mA（低功率USB端口）或500 mA（高功率USB端口）这两种预设的最大充电电流速率中进行选择。当使用交流适配器为系统供电时，可通过一个外部电阻将系统或充电电流的大小设置为最高1A。 MCP73837/8采用恒流/恒压充电算法，具备可选的预充电和充电终止功能。恒压调节固定有四种可选选项：4.20V、4.35V、4.40V或4.50V，以满足新兴的电池充电需求。在高功率或高环境温度条件下，MCP73837/8会根据管芯温度限制充电电流。这种热调节功能可在保证器件可靠性的同时，优化充电周期时间。 MCP73837/8在-40°C至+85°C的环境温度范围内完全符合规格要求。 MCP73837/8器件提供3 mm×3 mm 10引脚DFN封装或10引脚MSOP封装。

• 高精度预设电压调节：±0.5%
• 可用的电压调节选项： - 4.20V、4.35V、4.4V或4.5V
• 完整的线性充电管理控制器 - 自主电源选择 - 集成传输晶体管 - 集成电流检测 - 集成反向放电保护
• 具备热调节功能的恒流（CC）/恒压（CV）操作
• 可选的USB端口充电电流： - 低：1单位负载 - 高：5单位负载
• 可编程的交流适配器充电电流： - 15 mA – 1000 mA
• 两个充电状态输出
• 电源正常监控器：MCP73837
• 定时器使能：MCP73838
• 自动再充电： - 可选电压阈值
• 自动充电结束控制： - 可选充电终止电流比 - 可选安全定时器周期
• 深度耗尽电池的预充电 – 可禁用
• 电池温度监控
• 欠压锁定（UVLO）
• 输入电源移除时自动断电
• 低压差（LDO）线性稳压器模式
• 为各种应用提供众多可选选项
• 温度范围：-40°C至85°C
• 封装： - 10引脚3 mm×3 mm DFN - 10引脚MSOP

• 智能手机和个人数字助理（PDA）
• 便携式媒体播放器（PMP）
• 超移动设备（UMD）
• 数码相机
• MP3播放器
• 蓝牙耳机
• 手持式医疗设备
• 交流/USB双电源锂离子电池充电器
