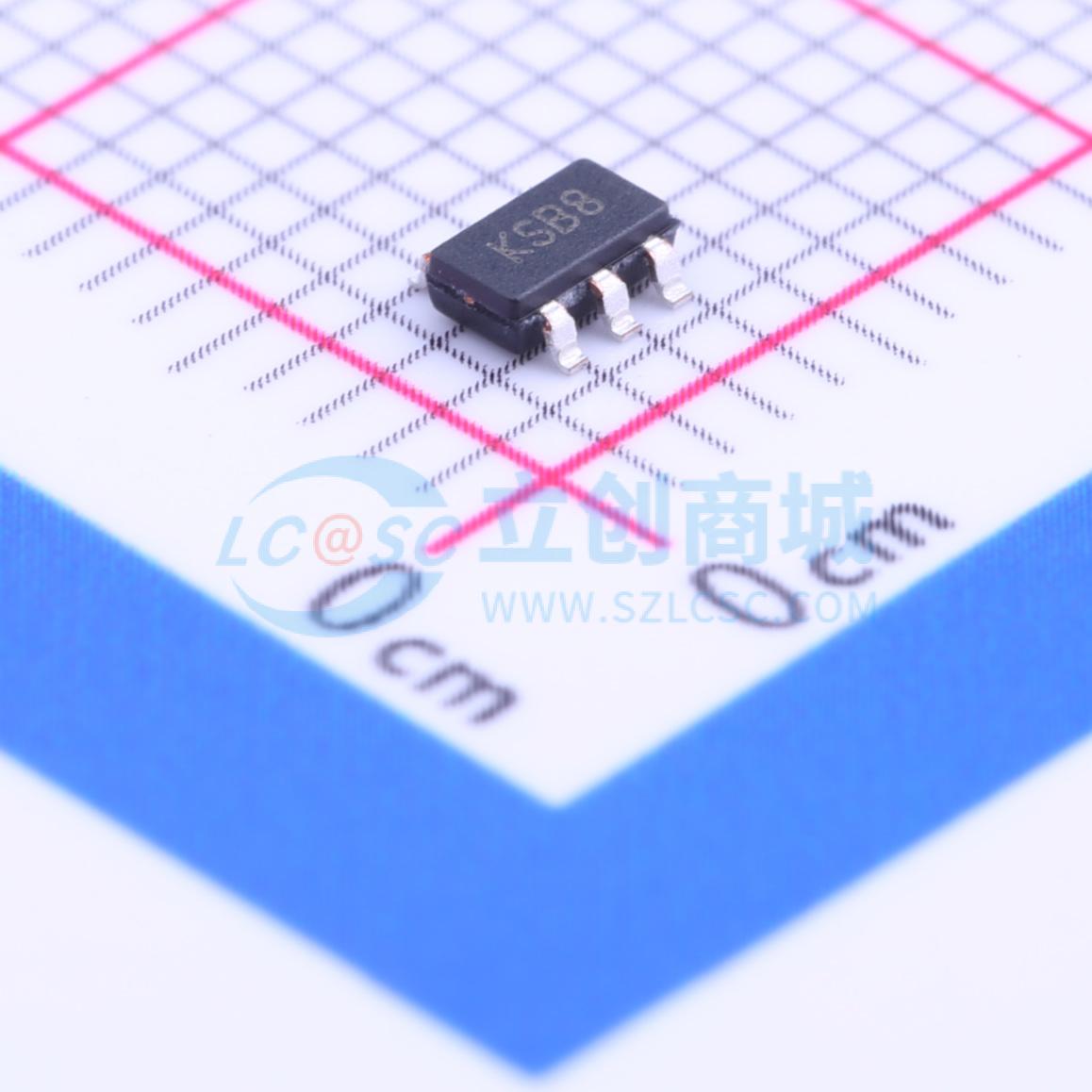

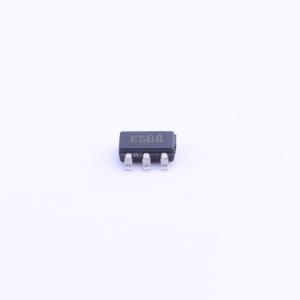

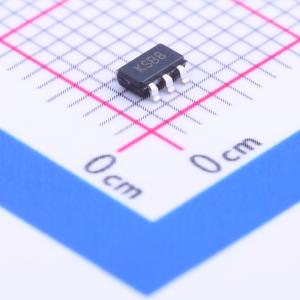

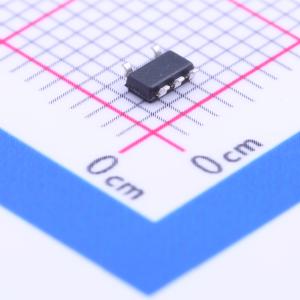

MCP73811T-420I/OT

单节锂离子/聚合物电池充电管理控制器

描述: MCP73811/2器件是线性充电管理控制器，专为空间受限和对成本敏感的应用而设计。MCP73811/2为单节锂离子或锂聚合物电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量。凭借其小巧的物理尺寸和较少的外部元件需求，MCP73811/2非常适合便携式应用。对于通过USB端口充电的应用，MCP73811符合所有USB电源总线规范。 MCP73811/2采用恒流/恒压充电算法。恒压调节固定在4.20V，调节精度为±1%。对于MCP73811，通过PROG输入上的数字输入信号，可将恒流值选择为85 mA（低功率USB端口）或450 mA（高功率USB端口）。对于MCP73812，恒流值由一个外部电阻设置。在高功率或高环境温度条件下，MCP73811/2会根据芯片温度限制充电电流。这种热调节在保证器件可靠性的同时，优化了充电周期时间。 MCP73811/2在-40°C至+85°C的环境温度范围内完全符合规格要求。MCP73811/2采用5引脚SOT - 23封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP73811T-420I/OT
商品编号: C145381
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

MCP73811/2器件是线性充电管理控制器，专为空间受限和对成本敏感的应用而设计。MCP73811/2为单节锂离子或锂聚合物电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量。凭借其小巧的物理尺寸和较少的外部元件需求，MCP73811/2非常适合便携式应用。对于通过USB端口充电的应用，MCP73811符合所有USB电源总线规范。 MCP73811/2采用恒流/恒压充电算法。恒压调节固定在4.20V，调节精度为±1%。对于MCP73811，通过PROG输入上的数字输入信号，可将恒流值选择为85 mA（低功率USB端口）或450 mA（高功率USB端口）。对于MCP73812，恒流值由一个外部电阻设置。在高功率或高环境温度条件下，MCP73811/2会根据芯片温度限制充电电流。这种热调节在保证器件可靠性的同时，优化了充电周期时间。 MCP73811/2在-40°C至+85°C的环境温度范围内完全符合规格要求。MCP73811/2采用5引脚SOT - 23封装。

商品特性

完整的线性充电管理控制器
集成传输晶体管 - 集成电流检测 - 集成反向放电保护
带热调节的恒流/恒压操作
高精度预设电压调节：±1%
电压调节：4.20V
可选充电电流：MCP73811：85 mA / 450 mA
可编程充电电流：MCP73812：50 mA - 500 mA
所需外部元件最少：MCP73811：2个陶瓷电容 - MCP73812：2个陶瓷电容和1个电阻
无需预充电
外部充电结束控制
移除输入电源时自动断电
高电平有效充电使能
温度范围：-40°C至+85°C
封装：5引脚SOT - 23

应用领域

低成本锂离子/锂聚合物电池充电器
可充电玩具
电子烟
蓝牙耳机
USB充电器

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(5000个/圆盘，最小起订量 10 个)

个

起订量：10 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.75V~6V
	最大充电电流	450mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	50uA
