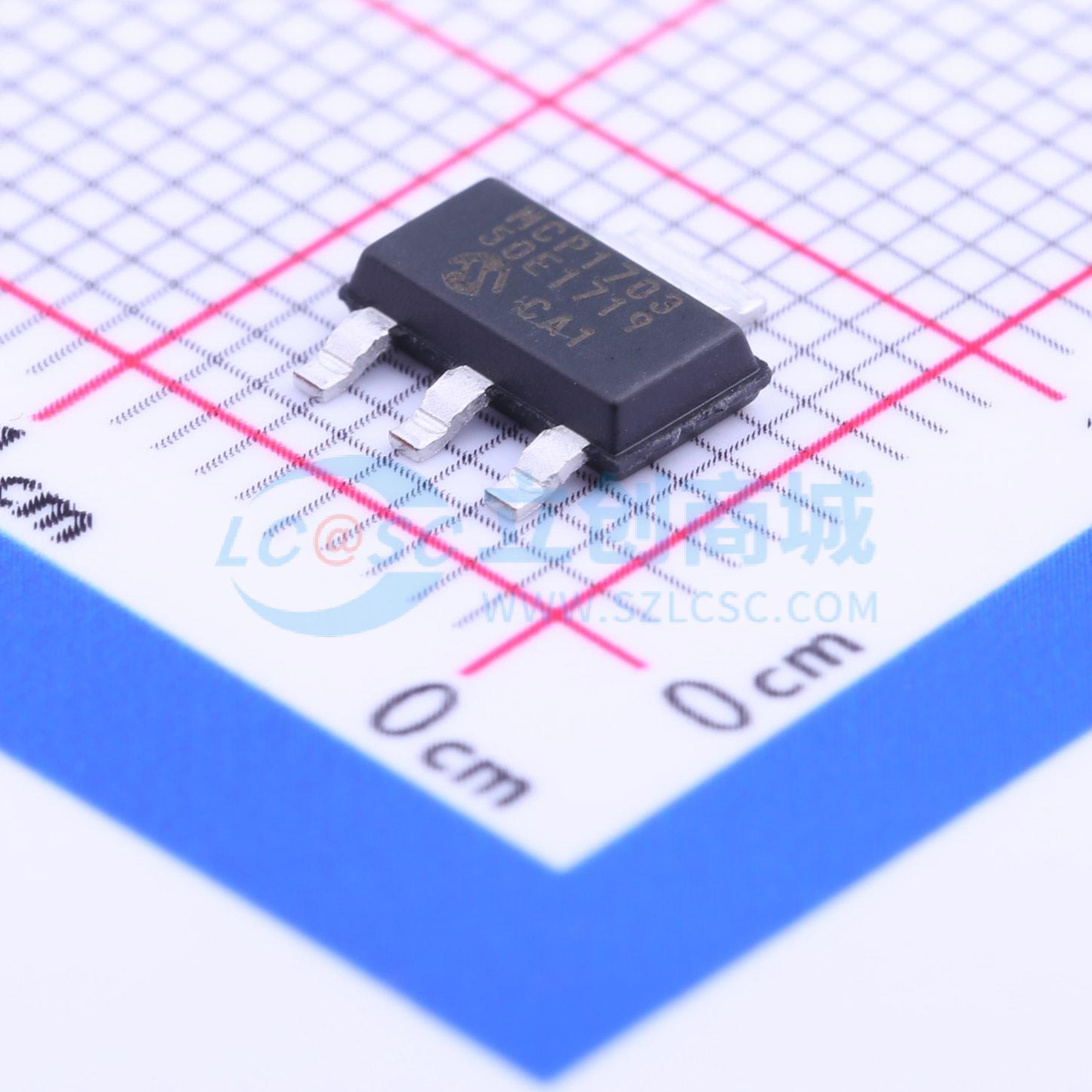

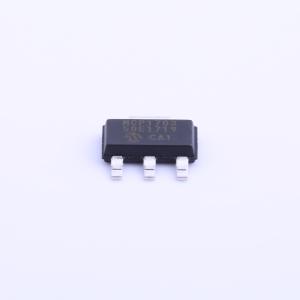

温馨提醒：图片仅供参考，商品以实物为准

MCP1703-5002E/DB

输入16V 输出5V 250mA

描述: MCP1703 是一系列 CMOS 低压差（LDO）稳压器，能够提供高达 250 mA 的电流，而静态电流仅为 2.0 μA（典型值）。其输入工作范围为 2.7V 至 16.0V，非常适合由两节至六节原电池供电的应用、9V 碱性电池供电的应用以及由一节或两节锂离子电池供电的应用。MCP1703 仅需 625 mV（典型值）的输入输出电压差（V(OUT)=2.8V）即可提供 250 mA 的电流
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1703-5002E/DB
商品编号: C145389
商品封装: SOT-223-3
包装方式: 管装
商品毛重: 0.25克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

MCP1703是一系列CMOS低压差（LDO）稳压器，能够提供高达250 mA的电流，而静态电流仅为2.0 μA（典型值）。输入工作电压范围为2.7V至16.0V，使其成为两节至六节原电池供电应用、9V碱性电池以及一节或两节锂离子电池供电应用的理想选择。 MCP1703在输入输出电压差仅为625 mV（典型值，V_OUT = 2.8V）的情况下，能够提供250 mA的电流。MCP1703的输出电压容差在+25℃时典型值为±0.4%，在-40℃至+125℃的工作结温范围内最大为±3%。在+25℃时，线性调整率典型值为±0.1%。 MCP1703的输出电压范围为1.2V至5.5V。仅使用1 μF的输出电容时，LDO输出即可保持稳定。输入和输出端可使用陶瓷、钽或铝电解电容器。过流限制和过温关断功能为任何应用提供了可靠的解决方案。封装选项包括SOT - 223 - 3、SOT - 23A、2×3 DFN - 8和SOT - 89 - 3。

商品特性

典型静态电流2.0 μA
输入工作电压范围：2.7V至16.0V
输出电压≥2.5V时，输出电流可达250 mA
输出电压<2.5V时，输出电流可达200 mA
低压差电压，V_R = 2.8V、250 mA时典型值为625 mV
典型输出电压容差0.4%
标准输出电压选项：-1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、4.0V、5.0V
输出电压范围：以0.1V为增量，从1.2V至5.5V（可按需提供50 mV增量）
使用1.0 μF至22 μF陶瓷输出电容时保持稳定
短路保护
过温保护

应用领域

电池供电设备
电池供电报警电路
烟雾探测器、二氧化碳探测器
寻呼机和手机
智能电池组
低静态电流电压基准
个人数字助理（PDA）
数码相机
微控制器电源
太阳能供电仪器
消费类产品
电池供电数据记录仪

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	5V
	输出电流	250mA
	电源纹波抑制比(PSRR)	44dB@(100Hz)

	属性	参数值
	压差	330mV@(250mA)
	静态电流(Iq)	2uA
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
