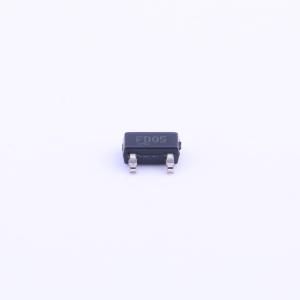

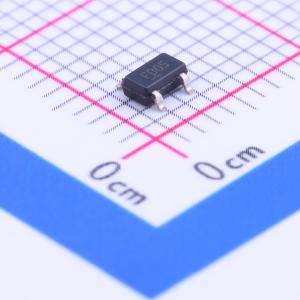

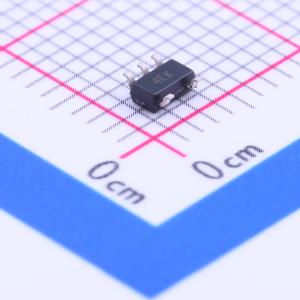

温馨提醒：图片仅供参考，商品以实物为准
MIC2003-0.5YM5-TR
MIC2003-0.5YM5-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2003-0.5YM5-TR
- 商品编号
- C145407
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效；高电平有效 | |
| 工作电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 导通电阻 | 70mΩ | |
| 功能特性 | 过流保护；过温保护；欠压锁定；输出放电功能；软启动 | |
| 工作温度 | -40℃~+85℃ |
商品概述
MIC20XX系列开关是限流型高端功率开关，专为数字电视（DTV）、打印机、机顶盒（STB）、个人电脑、个人数字助理（PDA）和其他外围设备中的通用电源分配和控制而设计（参见功能表和引脚配置图）。MIC20XX系列的主要功能是限流和功率切换。它们具有热保护功能，当内部温度达到不安全水平时会自动关闭，在大电流或故障条件下保护设备和负载。其特性包括故障报告、故障消隐以消除噪声引起的误报警、输出压摆率限制、欠压检测、自动开启输出，以及可选择高电平或低电平有效的使能引脚。场效应管（FET）是独立的，具有固定或用户可调的电流限制。MIC20XX系列非常适合任何需要限流和功率控制的系统。MIC201X（3 ≤ x ≤ 9）和MIC2019A开关提供了一项独特的新专利特性：Kickstart™，它允许瞬间大电流浪涌达到二次电流限制（ILIMIT_2nd），同时不牺牲整个系统的安全性。根据所需特性，MIC20xx系列提供节省空间的5引脚SOT - 23、6引脚SOT - 23和2mm x 2mm MLF封装。
商品特性
- MIC20X3 - MIC20X9：在5V时典型导通电阻为70mΩ
- MIC2005A/20X9A：在5V时典型导通电阻为170mΩ
- 使能引脚可选择高电平或低电平有效
- 工作范围为2.5V - 5.5V
- 预设电流限制值为0.5A、0.8A和1.2A
- 可调节电流限制：0.2A至2.0A（MIC20X7 - MIC20X9）
- 可调节电流限制：0.1A至0.9A（MIC20X9A）
- 欠压锁定（UVLO）
- 可变欠压锁定允许调节欠压锁定阈值
- 容性负载自动放电
- 软启动防止大电流冲击
- 可调节压摆率允许自定义压摆率
- 故障后自动开启输出
- 热保护
应用领域
- 数字电视（DTV）
- 机顶盒
- 个人数字助理（PDA）
- 打印机
- USB / IEEE 1394电源分配
