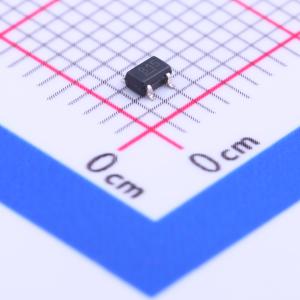

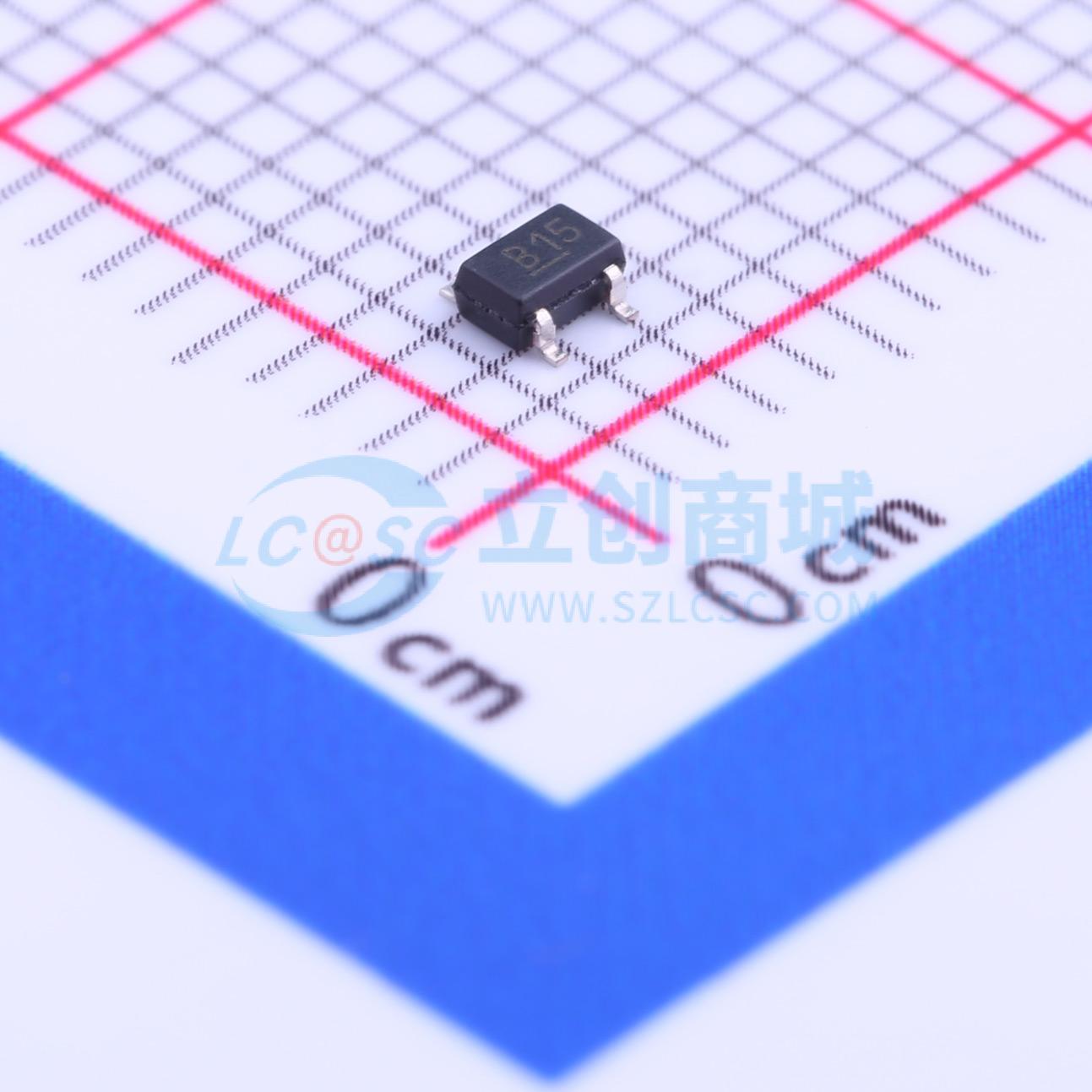

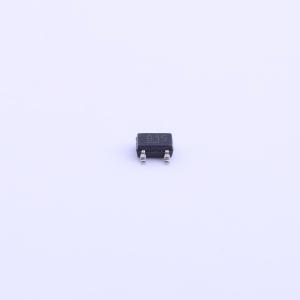

MIC841NYC5-TR
MIC841NYC5-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC841NYC5-TR
- 商品编号
- C145409
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | - | |
| 输入偏置电流(Ib) | 10nA | |
| 传播延迟(tpd) | 12us | |
| 滞后电压(Vhys) | 20mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | - | |
| 静态电流(Iq) | 1.5uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
MIC841和MIC842是带有片上电压基准的微功耗精密电压比较器。这两款器件均适用于电压监测应用。外部电阻用于设置电压监测阈值。当超过阈值时，输出极性会发生切换。MIC842集成了一个具有固定内部迟滞的电压基准和比较器；使用两个外部电阻来设置开关阈值电压。MIC841提供类似功能，其迟滞可由用户调节；该器件需要三个外部电阻来设置上下阈值（阈值电压之差即为迟滞电压）。MIC841和MIC842均提供推挽或开漏输出级。推挽输出级可配置为高电平有效或低电平有效；开漏输出级仅配置为低电平有效。电源电流极低（典型值为1.5μA），非常适合便携式应用。MIC841/2采用Micrel的Teeny 5引脚SC - 70、6引脚1.6mm×1.6mm薄型DFN（MIC841）和4引脚1.2mm×1.6mm薄型DFN（MIC842）封装。
商品特性
- 1.5V至5.5V工作范围
- 典型电源电流1.5μA
- 电压阈值精度±1.25%
- 过温时最大输入泄漏电流10nA
- 传播延迟10μs
- 外部可调迟滞（MIC841）
- 内部20mV迟滞（MIC842）
- 输出选项：
- 推挽，高电平有效
- 推挽，低电平有效
- 开漏，低电平有效
- 开漏输出可拉至6V，与VDD无关
- 抗短暂输入瞬变
- Teeny 5引脚SC - 70封装
- 6引脚1.6mm×1.6mm TDFN（MIC841）
- 4引脚1.2mm×1.6mm TDFN（MIC842）
应用领域
- 智能手机
- 个人数字助理
- 精密电池监测
- 电池充电器
