温馨提醒：图片仅供参考，商品以实物为准

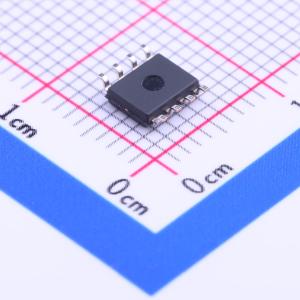

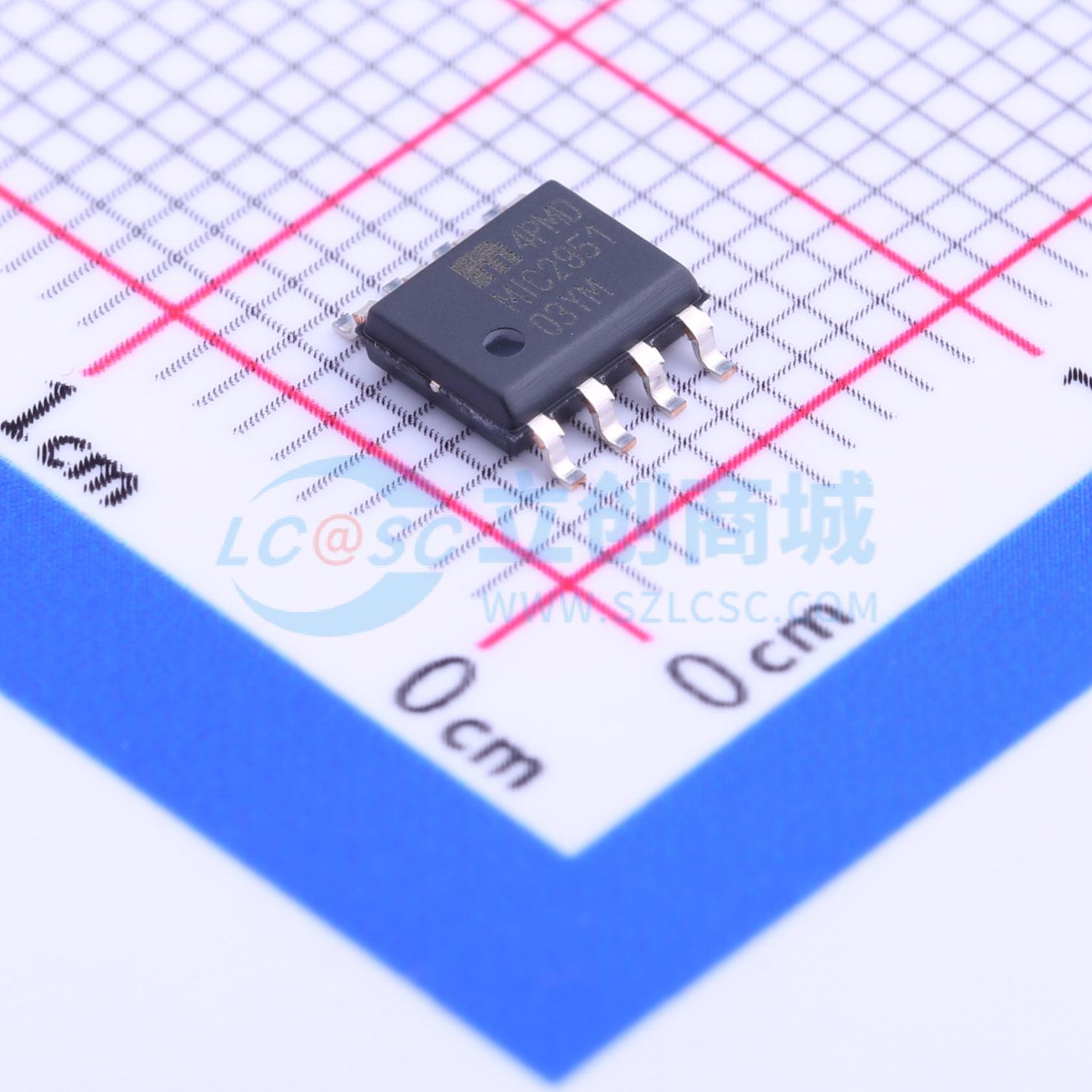

MIC2951-03YM-TR

1.24V~29V 150mA 30V

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2951-03YM-TR
商品编号: C145404
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

MIC2950和MIC2951是具备极高可靠性的微功耗电压调节器，具有极低的压差电压（典型值为轻载时40mV，100mA负载时250mV）以及极低的静态电流。与它们的前代产品LP2950和LP2951类似，MIC2950/MIC2951在压差状态下的静态电流仅略微增加，从而延长了电池寿命。MIC2950/MIC2951在引脚上与LP2950/LP2951兼容，但提供了更低的压差、更低的静态电流、反向电池保护以及汽车负载突降保护。关键的新增特性和保护功能包括更高的输出电流（150mA）、高达60V的正向瞬态保护（负载突降），以及能够承受低于地电位-20V的非稳压输入电压瞬变（反向电池）。塑料DIP和SOIC版本提供了额外的系统功能，例如可编程输出电压和逻辑控制关断。3引脚TO-92封装的MIC2950与旧款5V调节器引脚兼容。这些系统功能还包括一个错误标志输出，用于警告输出电压过低（这通常是由于输入电池电量不足所致），该标志也可用作上电复位。还提供了一个逻辑兼容的关断输入，用于开启和关闭调节器。该器件也可以通过引脚配置实现5V输出，或通过两个外部电阻编程实现1.24V至29V的输出。

商品特性

高精度3.3V、4.85V或5V输出，保证150mA输出电流
极低的静态电流
低压差电压
极佳的负载和线性调整率
极低的温度系数
可用作调节器或基准电压源
仅需1.5μF电容即可保持稳定
电流和热限制
非稳压直流输入可承受-20V反向电池和+60V正向瞬变
错误标志警告输出压降
逻辑控制的电子关断
输出可在1.24V至29V范围内编程

应用领域

汽车电子
电压基准
蜂窝电话
电池供电设备
开关电源后级调节器
高效线性电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	30V
	输出电压	1.24V~29V
	输出电流	150mA
	电源纹波抑制比(PSRR)	-
	压差	300mV@(100mA)

	属性	参数值
	静态电流(Iq)	180uA
	噪声	430uVrms
	功能特性	使能控制；热关断；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1
