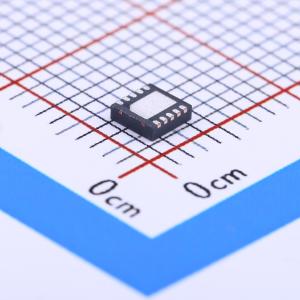

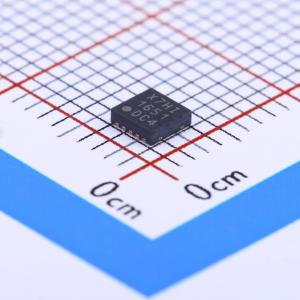

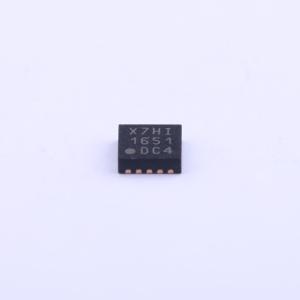

温馨提醒：图片仅供参考，商品以实物为准
MCP73223-C2SI/MF
具备输入过压保护功能的磷酸铁锂（LiFePO4）电池充电管理控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款高度集成的磷酸铁锂（LiFePO4）电池充电管理控制器，适用于对空间和成本敏感的应用。它为LiFePO4电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量和安全性。其物理尺寸小，外部元件数量少，非常适合各种应用。高达18V的绝对最大电压使其能够在恶劣环境中使用，例如低成本交流适配器或插拔时产生的电压尖峰。 它采用恒流/恒压充电算法。每节电池3.6V的工厂预设参考电压和2V的预充电阈值简化了设计。快速充电的恒流值可通过一个外部电阻在130 mA至1100 mA之间设置。在高功率或高环境温度条件下，它还会根据芯片温度限制充电电流。这种热调节功能在保证器件可靠性的同时优化了充电周期时间。 PROG引脚还兼作使能引脚。当施加高阻抗时，器件将进入待机模式。该器件在-40°C至+85°C的环境温度范围内完全符合规格要求，采用10引脚DFN封装。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP73223-C2SI/MF
- 商品编号
- C148073
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 管装
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~16V | |
| 最大充电电流 | 1.1A | |
| 充电饱和电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 磷酸铁锂电池 | |
| 电池节数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 4uA |
商品概述
一款高度集成的磷酸铁锂（LiFePO4）电池充电管理控制器，适用于对空间和成本敏感的应用。它为LiFePO4电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量和安全性。其物理尺寸小，外部元件数量少，非常适合各种应用。高达18V的绝对最大电压使其能够在恶劣环境中使用，例如低成本交流适配器或插拔时产生的电压尖峰。
它采用恒流/恒压充电算法。每节电池3.6V的工厂预设参考电压和2V的预充电阈值简化了设计。快速充电的恒流值可通过一个外部电阻在130 mA至1100 mA之间设置。在高功率或高环境温度条件下，它还会根据芯片温度限制充电电流。这种热调节功能在保证器件可靠性的同时优化了充电周期时间。
PROG引脚还兼作使能引脚。当施加高阻抗时，器件将进入待机模式。该器件在-40°C至+85°C的环境温度范围内完全符合规格要求，采用10引脚DFN封装。
商品特性
- 完整的线性充电管理控制器：
- 集成输入过压保护（OVP）
- 集成传输晶体管
- 集成电流检测
- 集成反向放电保护
- 带热调节的恒流/恒压操作
- 4.15V欠压锁定（UVLO）
- 带OVP的18V绝对最大输入：
- 6.5V - MCP73123
- 13V - MCP73223
- 在全温度范围（-5°C至+55°C）内具有高精度预设电压调节：
- ±0.5% - MCP73123
- ±0.6% - MCP73223
- 电池充电电压选项：
- 3.6V - MCP73123
- 7.2V - MCP73223
- 电阻可编程快速充电电流：130 mA - 1100 mA
- 深度放电电池的预充电：
- 可选选项：10%或禁用
- 集成预充电定时器：32分钟或禁用
- 自动充电结束控制：
- 可选最小电流比：5%、7.5%、10%或20%
- 安全计时：4小时、6小时、8小时或禁用
- 自动再充电：
- 可选选项：95%或禁用
- 工厂预设充电状态输出：开/关或闪烁
- 软启动
- 温度范围：-40°C至+85°C
- 封装：10引脚DFN（3 mm × 3 mm）
应用领域
- 低成本LiFePO4电池充电器
- 电动工具
- 玩具
- 备用储能解决方案
