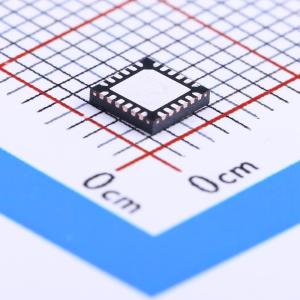

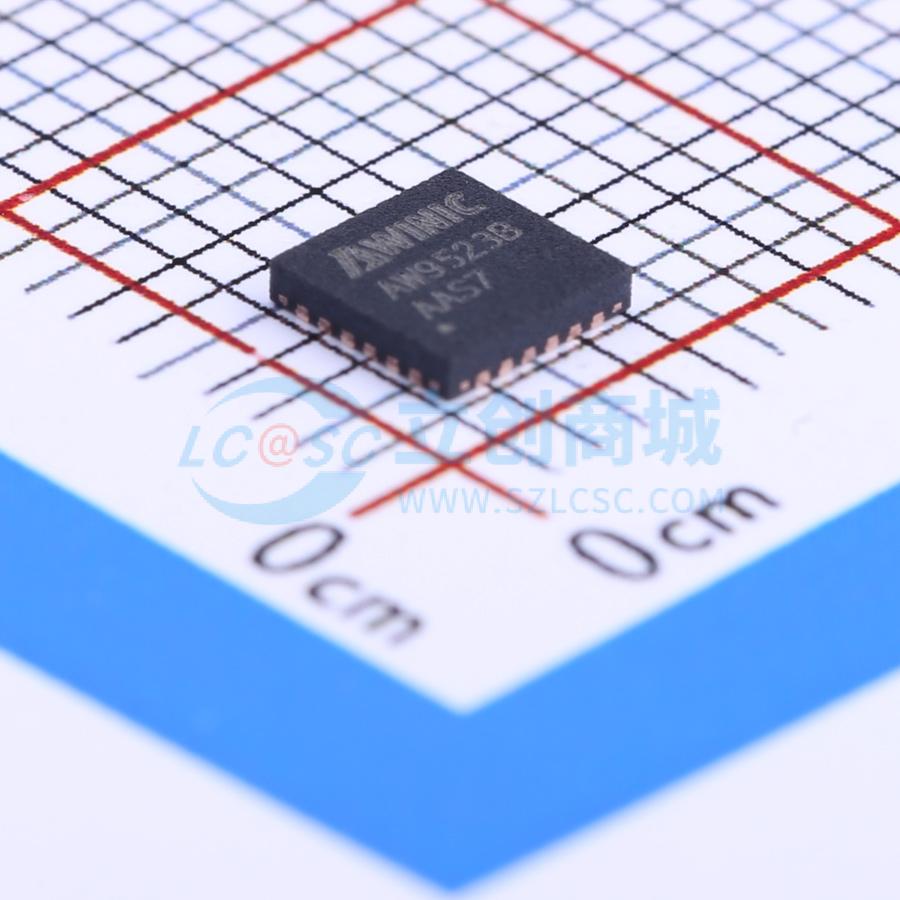

AW9523BTQR

AW9523B产品手册

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW9523B是一款I²C接口、16路呼吸灯及16路扩展GPIO控制器，支持16路共阳极恒流型LED驱动和400kHz快速I²C接口。
品牌名称: AWINIC(艾为)
商品型号: AW9523BTQR
商品编号: C148077
商品封装: TQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.119克(g)

商品参数

商品概述

AW9523B是一款I²C接口、16路呼吸灯及16路扩展GPIO控制器，它包含16路双向GPIO端口，其中每路可通过指令配置为LED驱动模式。在GPIO模式下，每一路GPIO可单独配置为输入或输出。在LED驱动模式下，输出口为共阳恒流型控制，每路有256个等级可调，同时通过全局控制位ISEL[1:0]可选择4个不同等级的最大驱动电流IMAX。

商品特性

支持16路共阳极恒流型LED驱动
256步线性调光，四个电流范围选择
16路扩展GPIO端口，每一路可单独配置为输入或输出
输入端口状态的变化可产生中断输出（INTN）
400kHz快速I²C接口，可支持1.8V通信
支持硬件复位，复位端口10μs去抖动处理
ESD防护：±4000V HBM（MIL - STD - 883H Method 3015.8标准）
Latch - up：±450mA（JEDEC STANDARD NO.78C SEPTEMBER 2010标准）
符合RoHS标准，无铅封装
低待机电流（<0.1μA）
工作电压：2.4V ~ 5.5V
工作温度：-40°C ~ 85°C
封装形式：TQFN4X4 - 24L

应用领域

手机
MP3/PMP
GPS
数码相框

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式；开漏
	工作电压	2.4V~5.5V
	灌电流(IOL)	20mA

	属性	参数值
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	4
	静态电流(Iq)	100nA
	输出低电平(VOL)	60mV
