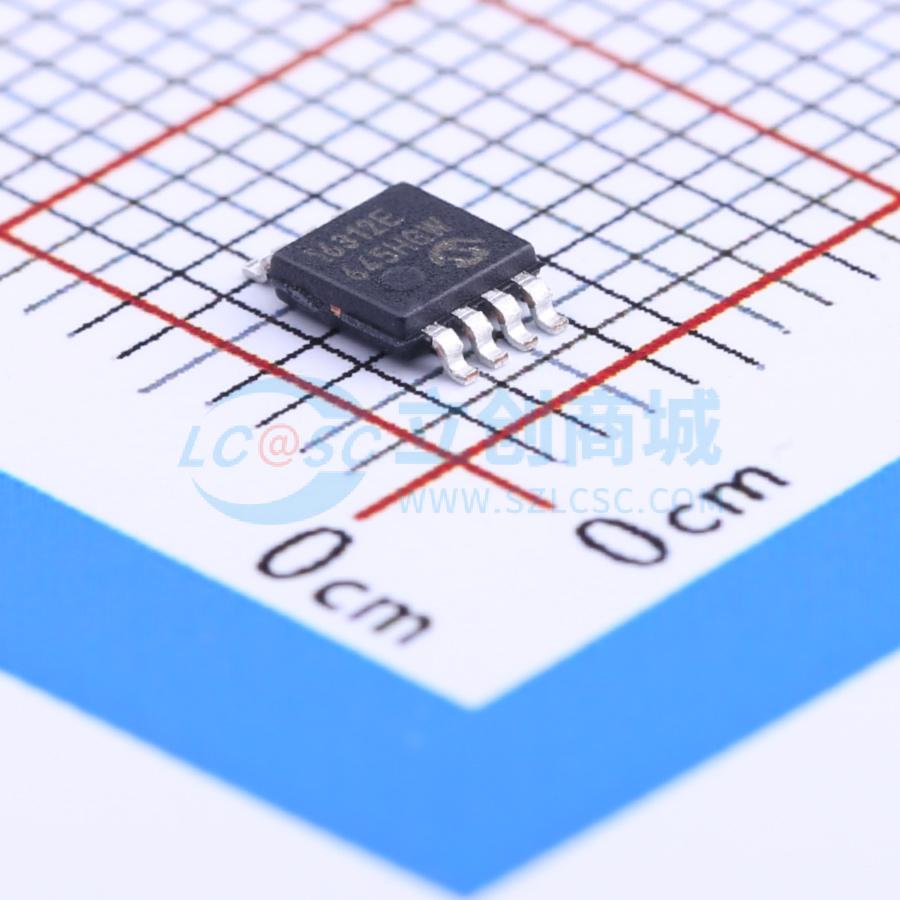

温馨提醒：图片仅供参考，商品以实物为准

MCP16312-E/MS

30V输入、1A输出、高效、集成同步开关降压稳压器

描述: MCP16311/2是一款紧凑型、高效率、固定频率的同步降压DC - DC转换器，采用8引脚MSOP或2×3 TDFN封装，可在最高30V的输入电压源下工作。其集成特性包括高端和低端开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护。MCP16311/2具备本地DC - DC转换所需的所有有源功能，具有快速瞬态响应和精确稳压能力
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP16312-E/MS
商品编号: C148099
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.21克(g)

商品参数

商品概述

MCP16311/2是一款紧凑型、高效率、固定频率的同步降压DC-DC转换器，采用8引脚MSOP或2x3 TDFN封装，可从高达30V的输入电压源工作。集成特性包括高压侧和低压侧开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护。MCP16311/2提供了局部DC-DC转换所需的所有主动功能，具有快速瞬态响应和精确调节。

通过集成限流、低电阻、高速高压侧和低压侧开关及其相关驱动电路，实现了高转换效率。MCP16311能够在PWM/PFM模式下运行，在轻负载条件和大降压转换比下切换到PFM模式，从而在整个负载范围内实现更高的效率。MCP16312仅在PWM模式下运行，适用于对噪声敏感的应用。

MCP16311/2可以提供高达1A的连续电流，同时将输出电压调节在2V至12V之间。集成的高性能峰值电流模式架构即使在输入电压阶跃和输出电流瞬态条件下也能保持输出电压的严格调节，这些情况在电源系统中很常见。

EN输入用于开启和关闭设备。在关闭状态下，仅消耗几微安的输入电流。输出电压通过外部电阻分压器设置。MCP16311/2提供小型MSOP-8和2x3 TDFN表面贴装封装。

应用领域

PC/DSPPC 微控制器偏压电源
24V 工业输入 DC-DC 转换
通用 DC-DC 转换
局部负载点调节
汽车电池调节
机顶盒
电缆调制解调器
墙式变压器调节
笔记本电脑
网络系统
AC-DC 数字控制偏压
分布式电源供应

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(100个/管，最小起订量 190 个)

个

起订量：190 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.4V~30V
	输出电压	2V~24V
	输出电流	1A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	44uA
	开关管(内置/外置)	内置
	输出类型	可调
