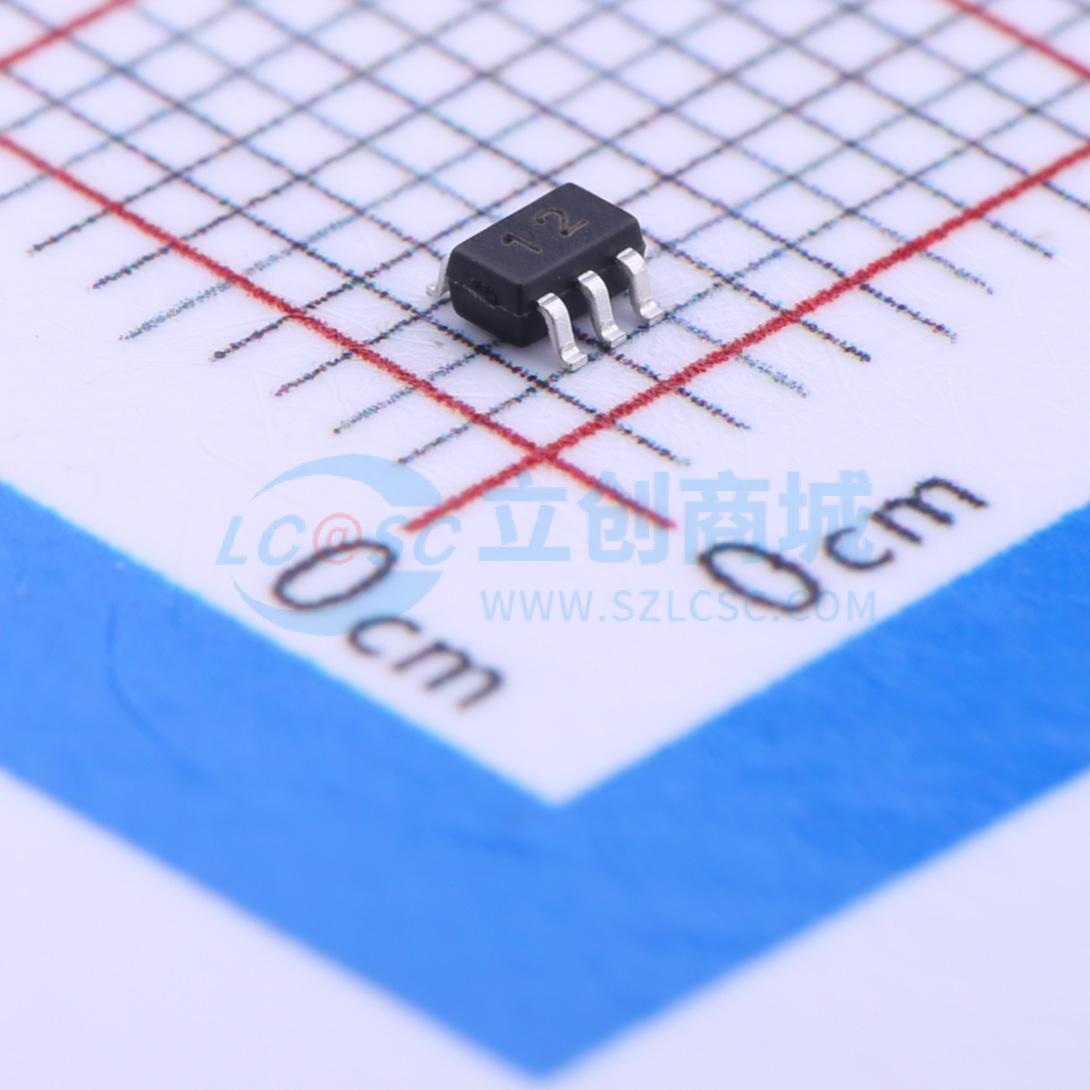

温馨提醒：图片仅供参考，商品以实物为准
CESD5V0J4
单向ESD 5V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 小尺寸、低电容和高等级ESD保护的组合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CESD5V0J4
- 商品编号
- C148117
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.2V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低漏电流、低电容和快速响应时间，为易受 ESD 影响的设计提供一流的保护。 小尺寸、低电容和高水平 ESD 保护的结合，使其成为 HDMI、Display Port 和 MDDI 接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
商品特性
- 四线单向 ESD 保护
- 低反向关断电压：5V
- 低反向钳位电压
- 低泄漏电流
- 出色的封装：2.10 mmx1.25 mmx0.96 mm
- 快速响应时间
- 符合人体模型的 JESD22-A114-B 3B 级 ESD 评级
- IEC 61000-4-2 4 级 ESD 保护
应用领域
-计算机及外围设备-音频和视频设备-手机及配件-便携式电子设备-其他电子设备通信系统
