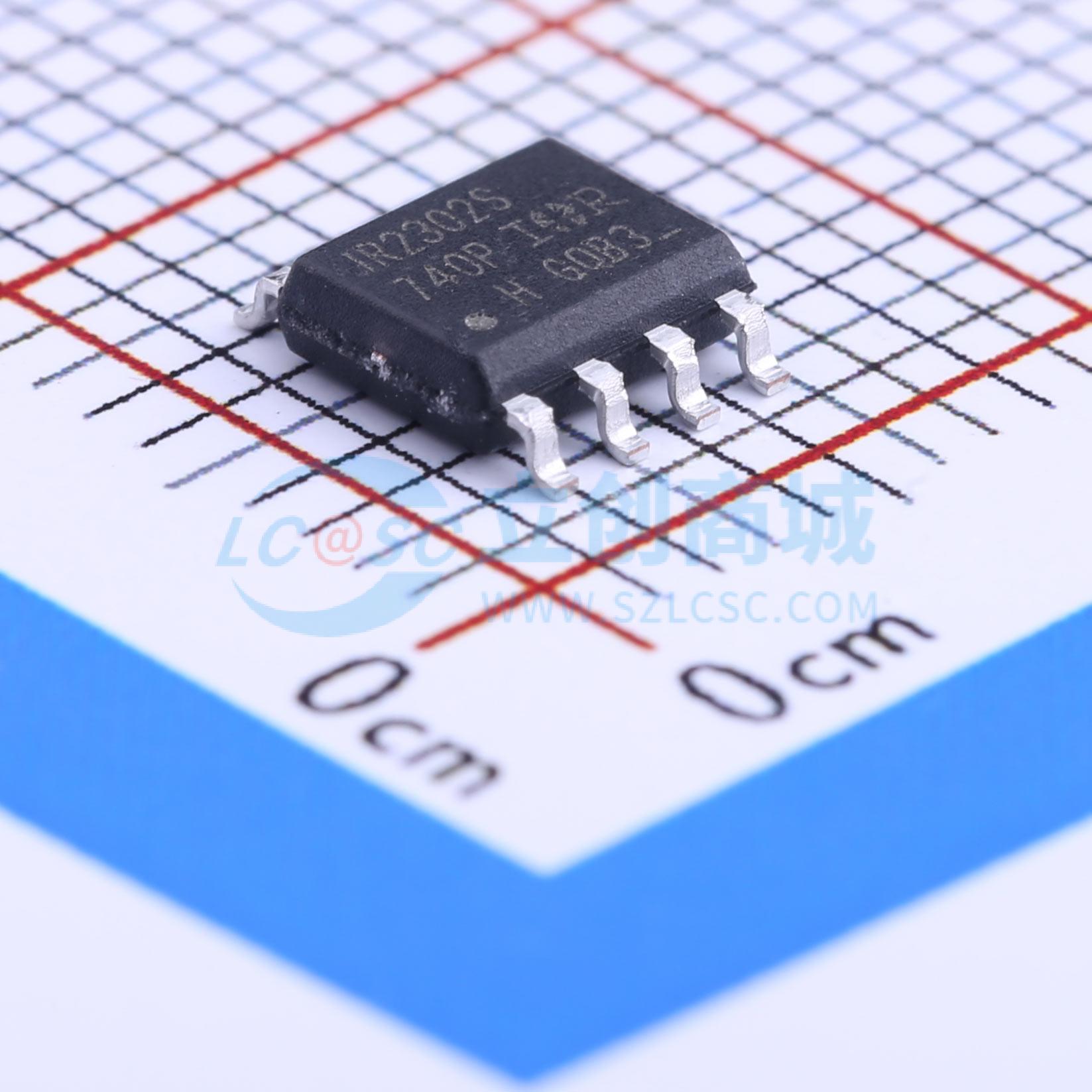

温馨提醒：图片仅供参考，商品以实物为准
IR2302STRPBF
高压、高速功率MOSFET和IGBT驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IR2302(S) 是高压、高速功率 MOSFET 和 IGBT 驱动器，具有独立的高端和低端参考输出通道。专利 HVIC 和抗闭锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至 3.3V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR2302STRPBF
- 商品编号
- C148147
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 200mA | |
| 工作电压 | 5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 130ns | |
| 下降时间(tf) | 50ns | |
| 传播延迟 tpLH | 750ns | |
| 传播延迟 tpHL | 200ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 1mA |
商品概述
IR2302(S) 是高压、高速功率 MOSFET 和 IGBT 驱动器，具有独立的高端和低端参考输出通道。专利 HVIC 和抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至 3.3V 逻辑。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的 N 沟道功率 MOSFET 或 IGBT，其工作电压高达 600V。
商品特性
- 浮动通道专为自举操作设计，可在高达 +600V 电压下完全正常工作，耐受负瞬态电压，抗 dV/dt 干扰
- 栅极驱动电源范围为 5 至 20V
- 双通道欠压锁定
- 与 3.3V、5V 和 15V 输入逻辑兼容
- 交叉导通预防逻辑
- 双通道传播延迟匹配
- 高端输出与 IN 输入同相
- 逻辑地和功率地偏移 +/-5V
- 内部死区时间 540ns
- 低 di/dt 栅极驱动器，具有更好的抗噪性
- 关断输入可关闭两个通道
- 也提供 8 引脚 SOIC 无铅 (PbF) 封装。
