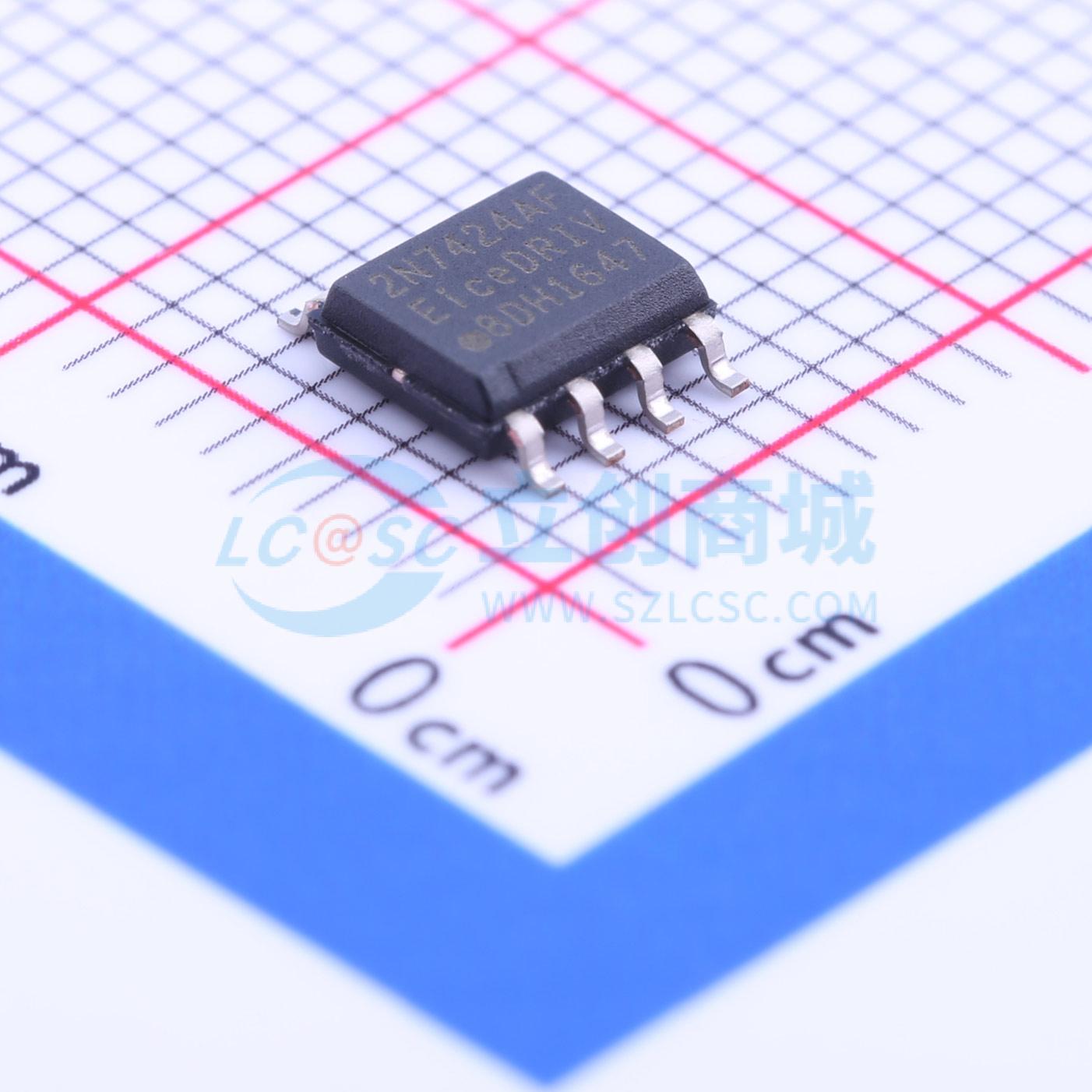

2EDN7424FXTMA1实物图
  • 2EDN7424FXTMA1商品缩略图
  • 2EDN7424FXTMA1商品缩略图
  • 2EDN7424FXTMA1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

2EDN7424FXTMA1

2EDN7424FXTMA1

商品型号
2EDN7424FXTMA1
商品编号
C152435
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.275克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)4A
属性参数值
拉电流(IOH)4A
工作电压4.5V~20V
上升时间(tr)6.4ns
下降时间(tf)5.4ns
工作温度-40℃~+150℃@(Tj)

商品概述

2EDN7424是一款先进的双通道驱动器,适用于驱动逻辑电平和普通电平的MOSFET,支持OptiMOS、CoolMOS、标准电平MOSFET、超结MOSFET,以及IGBT和GaN功率器件。 控制和使能输入与LV-TTL兼容(CMOS 3.3 V),输入电压范围高达+22 V。 4.2 V(欠压锁定)选项可确保MOSFET和GaN在异常情况下得到即时保护。在此类情况下,这种欠压锁定(UVLO)机制能独立于其他监控电路是否以及何时检测到异常情况发挥关键作用。 两个输出端各自能够利用真正的轨到轨级来吸收和提供4 A电流。这确保了正向导通电阻低至0.84 Ω,负向导通电阻低至0.66 Ω。通道间延迟匹配非常紧密,典型值为2 ns,允许两个通道并联使用,从而实现8 A的源极和漏极驱动能力。业界领先的反向电流耐受性使得输出端无需肖特基二极管,降低了物料清单成本。 2EDN系列的引脚排列与行业标准兼容。两种封装形式,即8引脚DSO和8引脚TSSOP,可优化PCB板空间利用和散热特性。

商品特性

  • 6 ns的快速转换速率和19 ns的传播延迟精度,实现MOSFET和GaN的快速开关
  • 1 ns的通道间传播延迟精度,确保两个通道可安全并联使用
  • 两个独立的4 A通道,提供多种应用选择
  • 行业标准封装和引脚排列,便于系统设计升级
  • 符合JEDEC(JESD47、J-STD20和JESD22)工业级应用标准
  • 4.2 V和8 V欠压锁定(UVLO)选项,确保MOSFET在异常情况下得到即时保护
  • -10 V控制和使能输入耐受性,在驱动脉冲变压器或通孔封装MOSFET时提供关键安全裕量
  • 5 A反向电流耐受性,无需输出保护电路

应用领域

  • 服务器开关电源
  • 电信开关电源
  • DC-DC转换器
  • 电源模块
  • 电动工具
  • 工业开关电源
  • 电机控制
  • 太阳能开关电源
