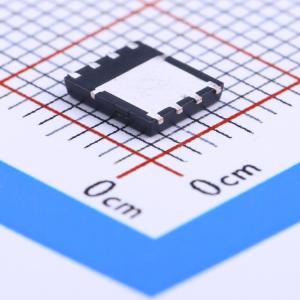

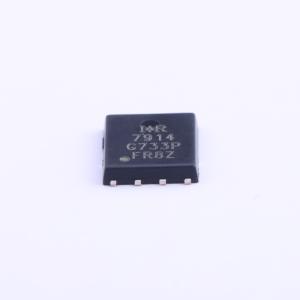

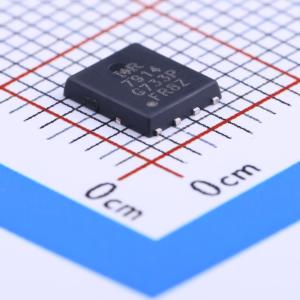

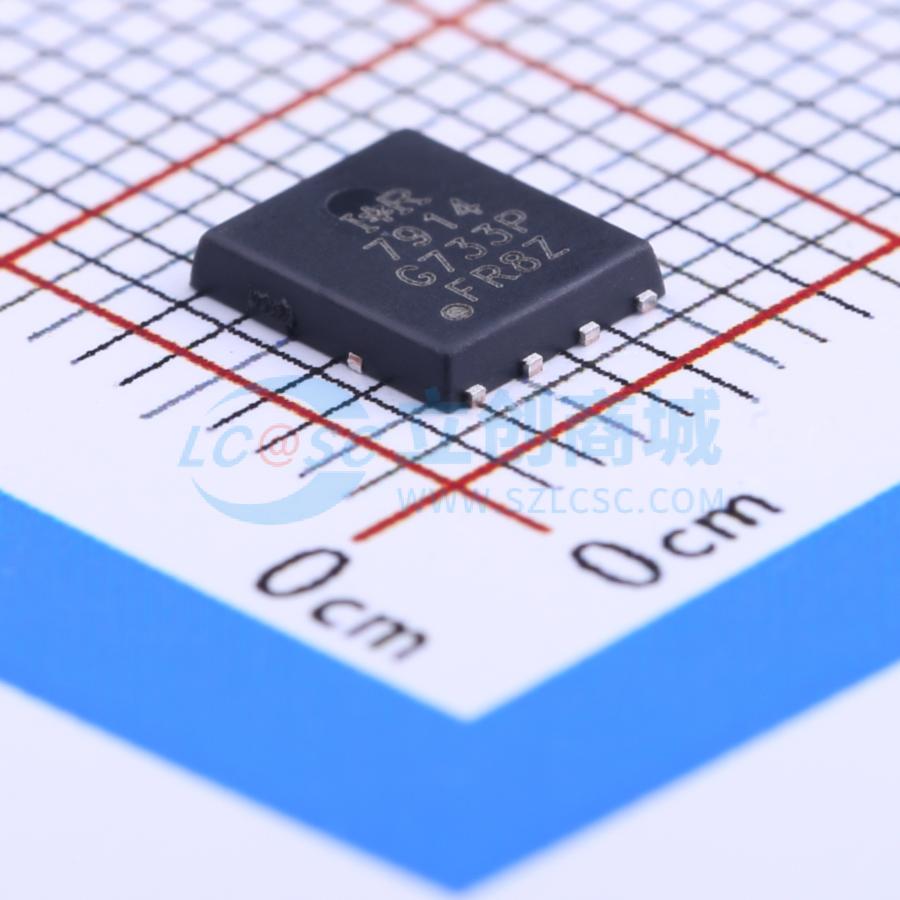

温馨提醒：图片仅供参考，商品以实物为准
IRFH7914TRPBF
1个N沟道 耐压:30V 电流:35A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道 30V 15A
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRFH7914TRPBF
- 商品编号
- C148152
- 商品封装
- PQFN(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 13mΩ@4.5V,11A | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 2.35V@25uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.16nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 220pF |
商品特性
- 在VGS为4.5 V时，RDS(ON)极低
- 栅极电荷低
- 雪崩电压和电流特性全面表征
- 100%测试栅极电阻（RG）
- 无铅（可承受高达260°C回流焊）
- 符合RoHS标准（无卤素）
- 热阻低
- 源极引脚宽大，焊接更可靠
应用领域
- 笔记本处理器电源同步降压转换器的控制MOSFET
- 网络系统中隔离式DC-DC转换器的控制MOSFET
