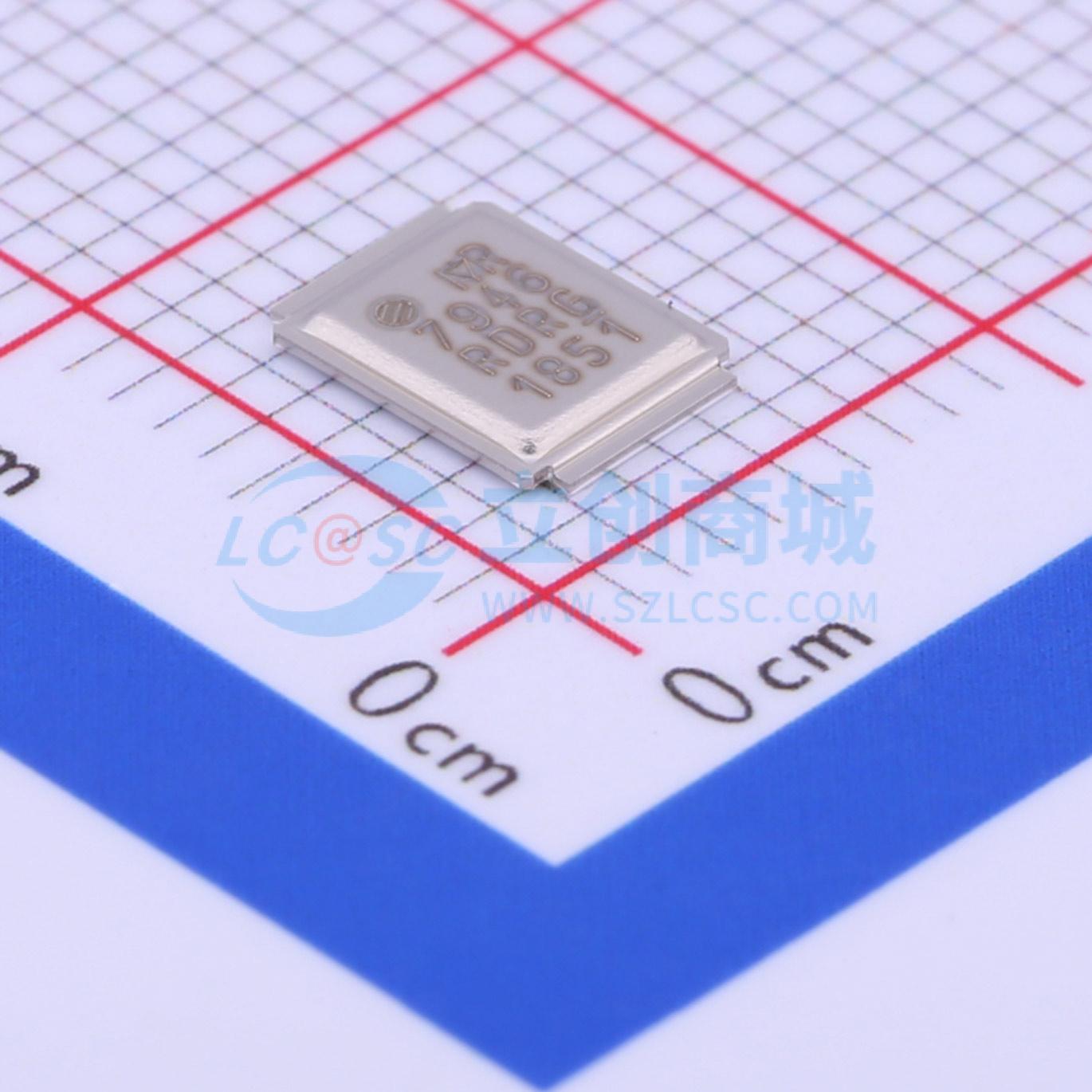

温馨提醒：图片仅供参考，商品以实物为准
IRF7946TRPBF
1个N沟道 耐压:40V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,40V,90A,1.4mΩ@10V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF7946TRPBF
- 商品编号
- C148255
- 商品封装
- DirectFET
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 1.4mΩ@10V,90A | |
| 耗散功率(Pd) | 96W | |
| 阈值电压(Vgs(th)) | 3V@72A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 6.852nF | |
| 反向传输电容(Crss) | 735pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | - | |
| 输出电容(Coss) | 1.046nF |
商品特性
- 改进的栅极、雪崩和动态 dV/dt 鲁棒性
- 全面表征的电容和雪崩安全工作区
- 增强的体二极管 dV/dt 和 dI/dt 能力
- 符合 RoHS 标准，无铅、无溴、无卤素
应用领域
- 有刷电机驱动应用
- 无刷直流电机驱动应用
- 电池供电电路
- 半桥和全桥拓扑
- 同步整流器应用
- 谐振模式电源
- 或门和冗余电源开关
- 直流/直流和交流/直流转换器
- 直流/交流逆变器
