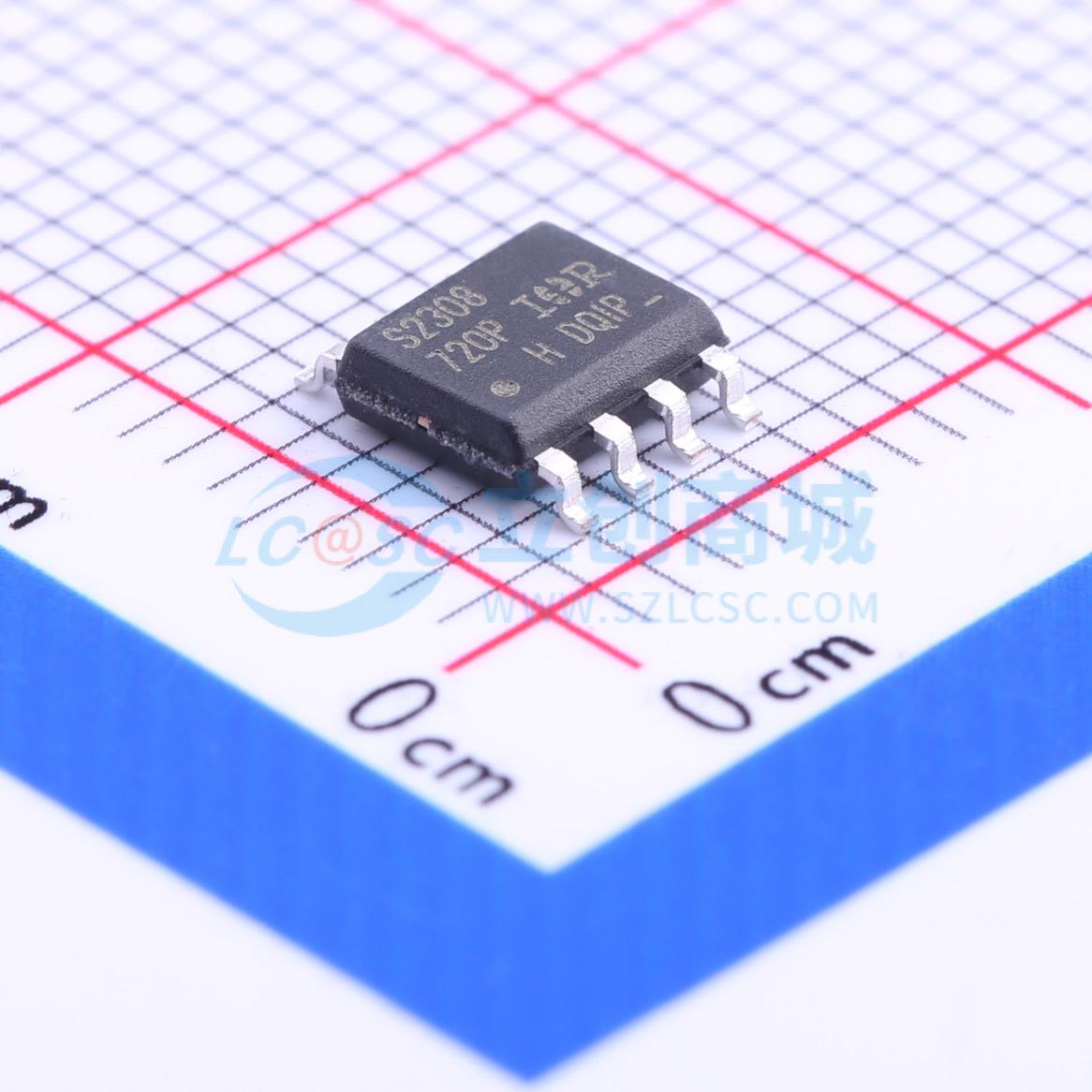

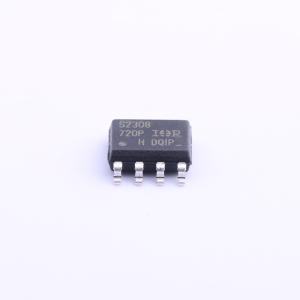

IRS2308STRPBF

品牌名称: Infineon(英飞凌)
商品型号: IRS2308STRPBF
商品编号: C152382
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.275克(g)

商品参数

商品概述

IRS2308/IRS23084是高压、高速功率MOSFET和IGBT驱动器，具有相互关联的高端和低端参考输出通道。专有的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，可低至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，其工作电压最高可达600V。

商品特性

为自举操作设计的浮动通道
最高可在+600V下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10V至20V
双通道均具备欠压锁定功能
与3.3V、5V和15V输入逻辑兼容
具备交叉导通预防逻辑
双通道的传播延迟匹配
输出与输入同相
逻辑地和功率地偏移范围为+/-5V
内部死区时间为540ns
较低的di/dt栅极驱动器，具备更好的抗噪声能力

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	600mA

	属性	参数值
	拉电流(IOH)	290mA
	工作电压	10V~20V
	上升时间(tr)	100ns
	下降时间(tf)	35ns
	工作温度	-40℃~+150℃@(Tj)
