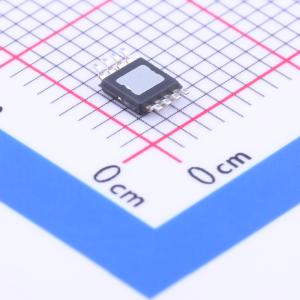

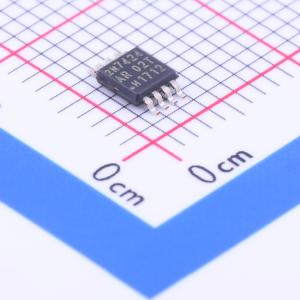

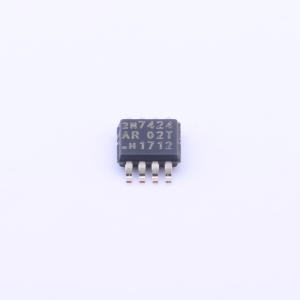

2EDN7424RXUMA1
2EDN7424RXUMA1
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2EDN7424RXUMA1
- 商品编号
- C152394
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.233385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET；IGBT | |
| 灌电流(IOL) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~20V | |
| 下降时间(tf) | 5.4ns |
商品概述
2EDN7424是一款先进的双通道驱动器。它适用于驱动逻辑电平和普通电平的MOSFET，支持OptiMOS、CoolMOS、标准电平MOSFET、超结MOSFET，以及IGBT和GaN功率器件。 控制和使能输入与LV-TTL兼容（CMOS 3.3 V），输入电压范围高达+22 V。 4.2 V（欠压锁定）选项可确保MOSFET和GaN在异常条件下立即得到保护。在这种情况下，这种欠压锁定（UVLO）机制提供了关键的独立性，不受其他监控电路是否以及何时检测到异常情况的影响。 两个输出端各自能够利用真正的轨到轨级来吸收和提供4 A电流。这分别确保了正向高达0.84 Ω和负向低至0.66 Ω的极低导通电阻。非常紧密的通道间延迟匹配（典型值为2 ns）允许两个通道并联使用，从而实现8 A的源极和漏极能力。业界领先的反向电流鲁棒性消除了在输出端使用肖特基二极管的需求，并降低了物料清单成本。 2EDN系列的引脚排列与行业标准兼容。两种封装变体，DSO 8引脚和TSSOP 8引脚，可优化PCB板空间使用和热特性。
商品特性
- 6 ns的快速压摆率和19 ns的传播延迟精度，适用于快速MOSFET和GaN开关
- 1 ns的通道间传播延迟精度，可安全并联使用两个通道
- 两个独立的4 A通道，提供多种部署选项
- 行业标准封装和引脚排列，便于系统设计升级
- 根据JEDEC（JESD47、J - STD20和JESD22）标准，适用于工业级应用
- 4.2 V和8 V欠压锁定（UVLO）选项，确保MOSFET在异常条件下立即得到保护
- -10 V控制和使能输入鲁棒性，在驱动脉冲变压器或通孔封装MOSFET时提供关键的安全裕度
- 5 A反向电流鲁棒性，无需输出保护电路
应用领域
- 服务器开关电源
- 电信开关电源
- DC - DC转换器
- 电源模块
- 电动工具
- 工业开关电源
- 电机控制
- 太阳能开关电源
