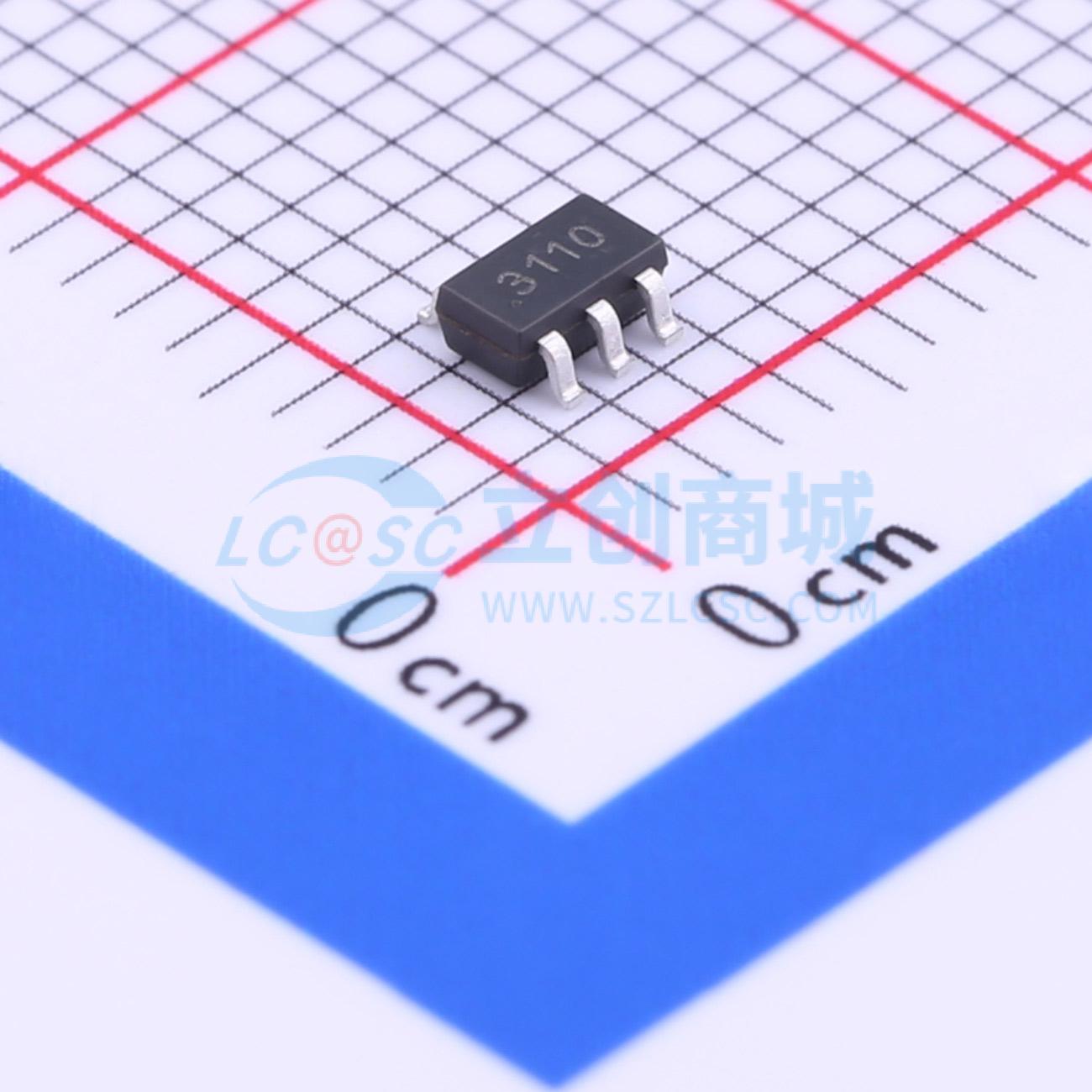

温馨提醒：图片仅供参考，商品以实物为准
SGM3110-5.0YN6/TR
SGM3110-5.0YN6/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM3110 是一款微功耗开关电容电压转换器，可提供稳压输出。其工作无需外部电感。SGM3110 可为稳压输出提供高达 100mA 的电流。它具有极低的静态电流，且在大部分负载范围内效率较高，非常适合电池供电应用。此外，由于所需外部元件较少且封装尺寸小，在空间受限的应用中，该转换器的总电路板面积可减至最小。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM3110-5.0YN6/TR
- 商品编号
- C148124
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.7V~5V | |
| 静态电流(Iq) | 68uA | |
| 能量效率 | 91% |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 升压 | |
| 输出电压(Vout) | 4.8V~5.2V | |
| 输出电流(Iout) | 100mA |
商品概述
SGM3110是一款微功耗开关电容电压转换器，可提供稳压输出。其工作无需外部电感。 SGM3110可为稳压输出提供高达100mA的电流。它具有极低的静态电流，且在大部分负载范围内效率较高，非常适合电池供电应用。此外，少量的外部元件和小尺寸封装使得该转换器在空间受限的应用中占用的电路板面积最小。 SGM3110采用脉冲跳跃技术，可在输入电源变化时提供稳压输出。它内置热管理电路，可在输出持续短路的情况下保护器件。 SGM3110采用绿色SOT - 23 - 6封装，工作温度范围为-40°C至+85°C。
商品特性
- 升压电压转换器
- 输入电压范围：SGM3110 - 5.0：2.7V至5.0V；SGM3110 - 4.5：2.7V至4.5V
- 微功耗：60μA
- 4.5V和5V稳压输出，精度±4%
- 250mA峰值电流，持续100ms；高频750kHz工作
- 逻辑控制关断
- 短路和过温保护
- 采用绿色SOT - 23 - 6封装
应用领域
- 手机
- 数码相机
- 手持电子设备
- LED/显示屏背光驱动器
- 相机闪光灯LED
- 便携式通信设备
- MP3播放器
- GPS接收器
- 个人数字助理（PDA）
